Q47F固定式球阀

产品名称：	固定式球阀	产品型号：	Q47F、Q347F、Q647F、Q947F
公称通径：	DN50～DN1200	结构形式：	球形
公称压力：	1.6Mpa～42.0Mpa	连接方式：	法兰
适用温度：	-20～+100℃～+450℃	驱动方式：	手动、蜗轮、气动、、电动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、蒸汽、燃气、气体及腐蚀性液体等	生产厂家：	上海凯利科阀门有限公司

产品说明

Q47F固定式球阀用于天然气、油品、化工、冶金、城建、环保、制药、食品等行业，其中抗硫系列产品适用于含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。是新一代高性能球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所以固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。
本阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部没有弹簧保证阀座紧贴球体，保持密封。上下阀杆均没有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。全通径：阀门流量孔径与管线内径一致，以便管线清扫。

产品特点

（1）操作省力：球体由上下轴承支撑，减少摩擦，消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。
（2）密封性能可靠：PTFE单性材料密封圈嵌于不锈钢阀座内，金属阀座尾端设有弹簧保证密封圈足够的预紧力，阀门在使用过程中密封面磨损时，在弹簧作用下阀门继续保证良好密封性能。
（3）防火结构：为防止由于骤热或火灾的出现，使聚四氟乙烯密封圈烧毁，发生较大泄漏，而助长火势，在球体与阀座间设置防火密封环，在密封圈烧毁时，在弹簧力作用下，将阀座密封环迅速推向球体上，形成金属与金属密封，起到一定程度的密封效果。耐火试验符合APl6FA和APl607标准要求。
（4）自动泄压功能：当阀门中腔停滞的介质压力异常升高超过弹簧的预紧力时，阀座后退脱离球体，达到自动泄压的效果，卸压后阀座自动复位。
（5）排泄管路：阀体上下均设置排泄孑L，可检查阀座是否发生泄漏，在工作中，阀门处于全开或全关时，卸掉中腔压力，可直接更换填料；可以排放中腔滞留物，减少介质对阀门的污染。辅助密封设置系统（客户需要请在订购时说明）
（6）本阀门设计有辅助的阀座紧急密封系统，一旦密封受损或出现紧急十青况而不能密封时，通过辅助密封系统向密封面注射相应的密封剂即可修复密封面，达到紧急密封。当输送的介质不洁或含有少量颗粒时，为保护密封面，确保达到可靠的密封，还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。
（7）广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路介质的切断或流通。还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。

主要零件及材质

序号	零件 名称	普通碳 钢系列	不锈钢系列		低温钢系列		抗硫系列
							GB标准	NACE标准
1	阀  盖	A216 WCB	A351 CF8、CF8M、CF3、CF3M		A352 LCB、 LCC+ENP		A216 WCB	A351 CF8M
2	螺  母	A194 2H	A194 8 、8M		A194 4		A194 2HM	A194 2HM
3	螺  柱	A193 B7	A193 B8、B8M		A320 L7		A193 B7M	A193 B7M
4	垫  片	柔性石墨+不锈钢
5	O形圈	氟橡胶
6	弹  簧	INCONEL X-750
7	O形圈	氟橡胶
8	O形圈	氟橡胶
9	挡  圈	PTFE
10	防火圈	石墨盘根
11	阀座支撑圈	A105+ HCr/ENP	A182 F304、F316、F304L、F316L	F182 F6a		A105+ HCr/ENP		A182、F316+ENP
12	阀  座	PTFE、RPTFE、高分子聚合物NYLON、MOLON或PEEK
13	止推垫片	PTFE、或PTFE+柔性石墨
14	键	GB/T699 45、ASTM 1045
15	阀杆	A182 F6a	A182 F304、F316、F304L、F316L	A182 F6a		A182 F304		A182 F316+ENP
16	防静电装置	不锈钢组合件
17	轴  套	304+PTFE
18	球  体	A105+ HCr/ENP	A182 F304、F316、F304L、F316L	A352 LCB、 LCC+ENP		A105+ HCr/ENP		A351 CF8M+ENP
19	垫  片	PTFE
20	轴  套	304+PTFE
21	螺  母	A194 2H	A194 8 、8M	A194 4		A194 2HM		A194 2HM
22	螺  柱	A193 B7	A193 B8、B8M	A320 L7		A193 B7M		A193 B7M
23	底  盖	A105+ HCr/ENP	A182 F304、F316、F304L、F316L	A182 F6a		A105+ENP/A182 F3164+ENP
24	垫  片	柔性石墨+不锈钢
25	阀  体	A216 WCB	A351 CF8、CF8M、CF3、CF3M	A352 LCB、 LCC+ENP		A216 WCB		A351 CF8M
26	垫  片	柔性石墨+不锈钢
27	O形圈	氟橡胶
28	上  盖	A105+ HCr/ENP	A182 F304、F316、F304L、F316L	A182 F6a		A105+ENP/A182 F3164+ENP
29	螺  钉	A193 B7	A193 B8、B8M	A320 L7		A193 B7M		A193 B7M
30	O形圈	氟橡胶
31	O形圈	氟橡胶
32	填  料	柔性石墨/石墨盘根
33	螺  母	A194 2H	A194 8 、8M	A194 4		A194 2HM		A194 2HM
34	螺  柱	A193 B7	A193 B8、B8M	A320 L7		A193 B7M		A193 B7M
35	联接盘	A105+ HCr/ENP	A182 F304、F316、F304L、F316L	A182 F6a		A105+ENP/A182 F3164+ENP
H 36	定位销	不锈钢
37	螺  钉	A193 B7	A193 B8、B8M	A320 L7		A193 B7M		A193 B7M
38	蜗轮箱	组合件
39	注脂阀	同壳体材料
40	排污阀	同壳体材料
41	注脂阀	同壳体材料

技术规范

设计依据	国标系列	美标系列
设计标准	GB/T12237	AP16D	ANSI B16.34
法兰连接结构长度	GB/T12221	AP16D	ANSI B16.10
结构长度(焊接)	GB/T15188.1	AP16D	ANSI B16.10
连接法兰	GB/T9113 JB/T79 HG20592	ANSI B16.5、B16.47
对焊端	GB/T12224	ANSI B16.25
试验和检验	GB/T9092	AP16D	AP1598

试验压力

压力等级		试验压力(MPa）
公称压力（PN）	磅级（Class）	壳体试验	密封试验
1.0	-	1.5	1.1
1.6	-	2.5	1.76
2.5	-	3.8	2.75
4.0	-	6.0	4.4
6.4	-	9.6	7.04
10.0	-	15.0	16.5
16.0		24.0	17.6
25.0		37.5	27.5
32.0		48.0	35.2
42.0		58.8	46.2
-	150	3.0	2.2
-	300	7.6	5.6
-	600	15.0	11.0
	800	18.2	14.3
	900	22.5	16.5
	1500	35.0	27.5
	2500	63.0	46.2
	3500	84.0	61.6
	4500	114.0	83.6
-	10K	2.4	1.5
-	20K	5.8	4.0

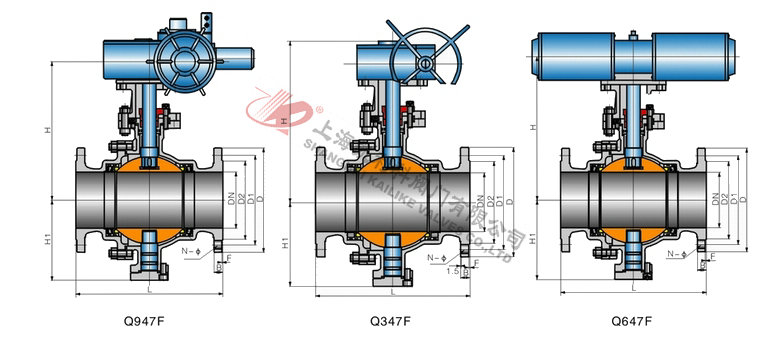

外形结构图

PN1.6MPa主要连接尺寸用重量

公称通径DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	356	394	457	533	610	686	762	864	914	1067	1245
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手动	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	400	420	400	420	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	Wt(Kg)	4.5	5.7	7.0	12	16	22	35	58	74	205	322	460	576	864	1280	1600	1600	4500
电动	H2	-	-	-	-	-	-	-	-	554	600	652	760	770	830	-	940	940	1115
	L1	-	-	-	-	-	-	-	-	235	235	235	259	400	400	-	410	410	410
气动	H3	215	240	264	274	379	389	479	552	666	736	926	1059	1127	1393	1468	1538	1538	1450
	L2	200	270	270	270	405	405	576	576	776	776	776	1060	1060	1360	1360	1360	1360	2840

PN2.5MPa主要连接尺寸用重量

公称通径DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手动	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	420	420	400	400	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	Wt(Kg)	4.5	5.7	7.0	15	24	30	55	87	118	255	370	533	640	1030	1524	2100	4200	5300
电动	H2	-	-	-	-	-	-	-	-	235	235	400	400	410	410	-	420	690	690
	L1	-	-	-	-	-	-	-	-	74	350	350	420	420	400	-	400	410	650
气动	H3	215	240	264	340	379	452	479	646	666	814	1002	1059	1150	1205	1250	1295	1390	1470
	L2	200	270	270	405	405	574	574	756	756	1060	1060	1060	1360	1360	2840	2840	3300	3300

PN4.0MPa主要连接尺寸及重量

公称通径DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手动	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	420	420	400	400	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	Wt(Kg)	4.5	5.7	7.0	15	24	30	55	87	118	255	370	533	640	1030	1524	2100	4200	5300
电动	H2	-	-	-	-	-	-	-	-	235	235	400	400	410	410	-	420	690	690
	L1	-	-	-	-	-	-	-	-	74	350	350	420	420	400	-	400	410	650
气动	H3	215	240	264	340	379	452	479	646	666	814	1002	1059	1150	1205	1250	1295	1390	1470
	L2	200	270	270	405	405	574	574	756	756	1060	1060	1060	1360	1360	2840	2840	3300	3300



声明：【Q47F固定式球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的Q47F固定式球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
