Q47F美标固定球阀

您的位置:阀门 - 球阀 - Q47F美标固定球阀 更新时间:2024-09-03 09:09:44

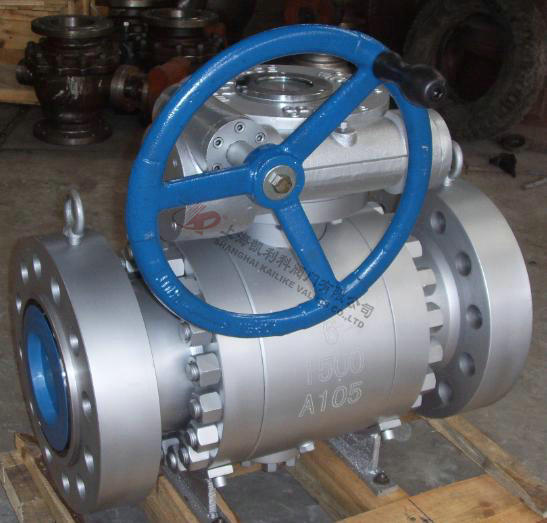

Q47F美标固定球阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:Q47F美标固定球阀用于天然气、油品、化工、冶金、城建、环保、制药、食品等行业,其中抗硫系列产品适用于含硫化氢介质、杂质多、腐蚀...

    • 产品描述
    • 在线询价
    • 技术咨询
    Q47F美标固定球阀Q47F美标固定球阀

    Q47F美标固定球阀用于天然气、油品、化工、冶金、城建、环保、制药、食品等行业,其中抗硫系列产品适用于含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

    产品名称: 美标固定球阀 产品型号: Q47F、Q347F、Q647F、Q947F
    公称通径: DN50~DN1200 结构形式: 球形
    公称压力: 1.6Mpa~42.0Mpa 连接方式: 法兰
    适用温度: -20~+100℃~+450℃ 驱动方式: 手动、蜗轮、气动、电动
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、蒸汽、燃气、气体及腐蚀性液体等 生产厂家: 上海凯利科阀门有限公司

    产品说明

    Q47F美标固定球阀用于天然气、油品、化工、冶金、城建、环保、制药、食品等行业,其中抗硫系列产品适用于含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。是新一代高性能球阀,适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座不会承受过大的压力,所以固定式球阀的转矩小、阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径场合。先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封,因而安装没有流向限制,是双向。
    本阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,密封采用增强聚四氟乙烯镶入不锈钢圈内,钢圈后部没有弹簧保证阀座紧贴球体,保持密封。上下阀杆均没有PTFE轴承,减少磨擦,操作省力,小轴底部没有调整片,保证球与密封圈的接处位置。全通径:阀门流量孔径与管线内径一致,以便管线清扫。

    产品特点

    (1)操作省力:球体由上下轴承支撑,减少摩擦,消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。
    (2)密封性能可靠:PTFE单性材料密封圈嵌于不锈钢阀座内,金属阀座尾端设有弹簧保证密封圈足够的预紧力,阀门在使用过程中密封面磨损时,在弹簧作用下阀门继续保证良好密封性能。
    (3)防火结构:为防止由于骤热或火灾的出现,使聚四氟乙烯密封圈烧毁,发生较大泄漏,而助长火势,在球体与阀座间设置防火密封环,在密封圈烧毁时,在弹簧力作用下,将阀座密封环迅速推向球体上,形成金属与金属密封,起到一定程度的密封效果。耐火试验符合APl6FA和APl607标准要求。
    (4)自动泄压功能:当阀门中腔停滞的介质压力异常升高超过弹簧的预紧力时,阀座后退脱离球体,达到自动泄压的效果,卸压后阀座自动复位。
    (5)排泄管路:阀体上下均设置排泄孑L,可检查阀座是否发生泄漏,在工作中,阀门处于全开或全关时,卸掉中腔压力,可直接更换填料;可以排放中腔滞留物,减少介质对阀门的污染。辅助密封设置系统(客户需要请在订购时说明)
    (6)本阀门设计有辅助的阀座紧急密封系统,一旦密封受损或出现紧急十青况而不能密封时,通过辅助密封系统向密封面注射相应的密封剂即可修复密封面,达到紧急密封。当输送的介质不洁或含有少量颗粒时,为保护密封面,确保达到可靠的密封,还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。
    (7)广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路介质的切断或流通。还可给这一装置注射相应的清洗剂或润滑剂对密封面进行清洗。

    主要零件及材质

    序号 零件
    名称
    普通碳
    钢系列
    不锈钢系列 低温钢系列 抗硫系列
    GB标准 NACE标准
     1 阀  盖 A216 WCB A351 CF8、CF8M、CF3、CF3M A352 LCB、
    LCC+ENP
    A216 WCB A351 CF8M
     2 螺  母 A194 2H A194 8 、8M A194 4 A194 2HM A194 2HM
     3 螺  柱 A193 B7 A193 B8、B8M A320 L7 A193 B7M A193 B7M
     4 垫  片 柔性石墨+不锈钢
     5 O形圈 氟橡胶
     6 弹  簧 INCONEL X-750
     7 O形圈 氟橡胶
     8 O形圈 氟橡胶
     9 挡  圈 PTFE
     10 防火圈 石墨盘根
     11 阀座支撑圈 A105+
    HCr/ENP
    A182 F304、F316、F304L、F316L F182 F6a A105+
    HCr/ENP
    A182、F316+ENP
     12   阀  座 PTFE、RPTFE、高分子聚合物NYLON、MOLON或PEEK
     13  止推垫片 PTFE、或PTFE+柔性石墨
     14     键 GB/T699 45、ASTM 1045
     15 阀杆 A182 F6a A182 F304、F316、F304L、F316L A182 F6a A182 F304 A182 F316+ENP
     16 防静电装置 不锈钢组合件
     17 轴  套                                           304+PTFE
     18 球  体 A105+
    HCr/ENP
    A182 F304、F316、F304L、F316L A352 LCB、
    LCC+ENP
    A105+
    HCr/ENP
    A351 CF8M+ENP
     19 垫  片 PTFE
     20 轴  套  304+PTFE
     21 螺  母 A194 2H A194 8 、8M     A194 4 A194 2HM A194 2HM
     22 螺  柱 A193 B7 A193 B8、B8M A320 L7 A193 B7M A193 B7M
     23 底  盖 A105+
    HCr/ENP
    A182 F304、F316、F304L、F316L A182 F6a A105+ENP/A182 F3164+ENP
     24 垫  片 柔性石墨+不锈钢
     25 阀  体 A216 WCB A351 CF8、CF8M、CF3、CF3M A352 LCB、
    LCC+ENP
    A216 WCB A351 CF8M
     26 垫  片 柔性石墨+不锈钢
     27 O形圈 氟橡胶
     28 上  盖 A105+
    HCr/ENP
    A182 F304、F316、F304L、F316L A182 F6a A105+ENP/A182 F3164+ENP
     29 螺  钉 A193 B7 A193 B8、B8M A320 L7 A193 B7M A193 B7M
     30 O形圈 氟橡胶
     31 O形圈 氟橡胶
     32 填  料 柔性石墨/石墨盘根
     33 螺  母 A194 2H A194 8 、8M A194 4 A194 2HM A194 2HM
     34 螺  柱 A193 B7 A193 B8、B8M A320 L7 A193 B7M A193 B7M
     35 联接盘 A105+
    HCr/ENP
    A182 F304、F316、F304L、F316L A182 F6a A105+ENP/A182 F3164+ENP
     36 定位销 不锈钢
     37 螺  钉 A193 B7 A193 B8、B8M A320 L7 A193 B7M A193 B7M
     38 蜗轮箱                                          组合件
     39 注脂阀 同壳体材料
     40 排污阀 同壳体材料
     41 注脂阀 同壳体材料


    技术规范

    设计依据 国标系列 美标系列
    设计标准 GB/T12237 AP16D ANSI B16.34
    法兰连接结构长度 GB/T12221 AP16D ANSI B16.10
    结构长度(焊接) GB/T15188.1 AP16D ANSI B16.10
    连接法兰 GB/T9113
    JB/T79 HG20592
    ANSI B16.5、B16.47
    对焊端 GB/T12224 ANSI B16.25
    试验和检验 GB/T9092 AP16D AP1598

    试验压力

    压力等级 试验压力(MPa)
    公称压力(PN) 磅级(Class) 壳体试验 密封试验
    1.0 - 1.5 1.1
    1.6 - 2.5 1.76
    2.5 - 3.8 2.75
    4.0 - 6.0 4.4
    6.4 - 9.6 7.04
    10.0 - 15.0 16.5
    16.0   24.0 17.6
    25.0   37.5 27.5
    32.0   48.0 35.2
    42.0   58.8 46.2
    - 150 3.0 2.2
    - 300 7.6 5.6
    - 600 15.0 11.0
      800 18.2 14.3
      900 22.5 16.5
      1500 35.0 27.5
      2500 63.0 46.2
      3500 84.0 61.6
      4500 114.0 83.6
    - 10K 2.4 1.5
    - 20K 5.8 4.0

    外形结构图

    150LB主要连接尺寸

    公称压力
    PN(Class)
    公称通径
    DN
    L d1 D D1 D2 D6 f f2 b Z-φd H1 H2
    RF BW 全通径 缩径
    150LB 1/2 108 140 13 - 89 60.5 35 - 2 - 12 4-15 - 59
    3/4 117 152 19 - 98 70 43 - 2 - 12 4-15 - 63
    1 127 165 25 - 108 79.5 51 - 2 - 12 4-15 - 75
    11/4 140 178 32 - 117 89 64 - 2 - 13 4-15 -
    11/2 165 190 38 - 127 98.5 73 - 2 - 15 4-15 - 95
    2 178 216 51 - 152 120.5 92 - 2 - 16 4-19 - 107
    21/2 190 241 64 - 178 139.5 105 - 2 - 18 4-19 - 142
    3 203 283 76 64 190 152.5 127 - 2 - 19 4-19 - 152
    4 229 305 102 76 229 190.5 157 - 2 - 24 8-19 - 178
    5 356 381 127 102 254 216 186 - 2 - 24 8-22 - 252
    6 394 457 152 127 279 241.5 216 - 2 - 26 8-22 - 272
    8 457 521 203 152 343 298.5 270 - 2 - 29 8-22 - 398
    10 533 559 254 203 406 362 324 - 2 - 31 12-26 335 495
    12 610 635 305 254 483 432 381 - 2 - 32 12-26 385 580
    14 686 762 337 305 533 476 412 - 2 - 35 12-29 430 625
    16 762 838 387 337 597 540 470 - 2 - 37 16-29 470 720
    18 864 914 438 337 635 578 533 - 2 - 40 16-32 - -
    20 914 991 489 387 699 635 584 - 2 - 43 20-32 590 840
    24 1067 1143 591 489 813 749.5 692 - 2 - 48 20-35 700 1050

    300LB主要连接尺寸

    公称压力
    PN(Class)
    公称通径
    DN
    L d1 D D1 D2 D6 f f2 b Z-φd H1 H2
    RF BW 全通径 缩径
    300LB 1/2 140 140 13 - 95 66.5 35 - 2 - 15 4-15 - 59
    3/4 152 152 19 - 117 82.5 43 - 2 - 16 4-19 - 63
    1 165 165 25 - 124 89 51 - 2 - 18 4-19 - 75
    11/4 178 178 32 - 133 98.5 64 - 2 - 19 4-19 - -
    11/2 190 190 38 - 156 114.5 73 - 2 - 19 4-22 - 95
    2 216 216 51 - 165 127 92 - 2 - 23 8-19 - 107
    21/2 241 241 64 - 190 149 105 - 2 - 26 8-22 - 142
    3 283 283 76 64 210 168.5 127 - 2 - 29 8-22 - 152
    4 305 305 102 76 254 200 157 - 2 - 32 8-22 - 178
    5 381 381 127 102 279 235 186 - 2 - 35 8-22 - 252
    6 403 457 152 127 318 270 216 - 2 - 37 12-22 - 272
    8 502 521 203 152 381 330 270 - 2 - 42 12-25 - 398
    10 568 559 254 203 445 387.5 324 - 2 - 48 16-29 335 495
    12 648 635 305 254 521 451 381 - 2 - 51 16-32 385 580
    14 762 762 337 305 584 514.5 413 - 2 - 54 20-32 430 625
    16 838 838 387 337 648 571.5 470 - 2 - 58 20-35 470 720
    18 914 914 432 337 711 628.5 533 - 2 - 61 24-35 - -
    20 99 991 483 387 775 686 584 - 2 - 64 24-35 590 840
    24 1143 1143 591 483 914 813 692 - 2 - 70 24-41 700 1050

    400LB主要连接尺寸

    公称压力
    PN(Class)
    公称通径
    DN
    L d1 D D1 D2 D6 f f2 b Z-φd H1 H2
    RF BW 全通径 缩径
    400LB 1/2 140 140 13 - 95 66.7 35 - 6.4 - 14.5 4-15 - 59
    3/4 152 152 19 - 117 82.5 43 - 6.4 - 16 4-19 - 63
    1 165 165 25 - 124 88.9 51 - 6.4 - 17.5 4-19 - 75
    11/4 178 178 32 -
    11/2 190 190 38 - 156 114.3 73 - 6.4 - 22.5 4-22 - 95
    2 216 216 51 - 165 127 92 - 6.4 - 25.5 8-19 - 107
    21/2 241 241 64 -
    3 283 283 76 64
    4 305 305 102 76 254 200 157 - 6.4 - 35 8-26 - 178
    5 381 381 127 102
    6 403 457 152 127 318 269.9 216 - 6.4 - 41.5 12-26 250 300
    8 502 521 203 152 381 330.2 270 - 6.4 - 18 12-29 294 374
    10 568 559 254 203 445 387.3 324 - 6.4 - 54 16-32 370 445
    12 648 635 305 254 520 450.8 381 - 6.4 - 57.5 16-35 420 515
    14 762 762 337 305 585 514.3 413 - 6.4 - 60.5 20-35 460 550
    16 838 838 387 337 650 571.5 470 - 6.4 - 63.5 20-39 505 615
    18 914 914 432 337
    20 991 991 483 387 775 685.8 584 - 6.4 - 70 24-42 630 810
    24 1143 1143 591 483 915 812.8 692 - 6.4 - 76.5 24-48 825 1010

    600LB主要连接尺寸

    公称压力
    PN(Class)
    公称通径
    DN
    L d1 D D1 D2 D6 f f2 b ZZ-φd H1 H2
    RF BW 全通径 缩径
    600LB 1/2 165 165 13 - 95 66.5 35 - 6.4 - 15 4-15 - 59
    3/4 191 191 19 - 118 82.5 43 - 6.4 - 16 4-19 - 63
    1 216 216 25 - 124 89 51 - 6.4 - 18 4-19 - 75
    11/4 229 229 32 - 133 98.5 64 - 6.4 - 21 4-19 - -
    11/2 241 241 38 - ,, , , , , 156 114.5 73 - 6.4 - 23 4-22 - 95
    2 292 292 51 38 165 127 92 - 6.4 - 26 8-19 - 107
    21/2 330 330 64 51 190 179 105 - 6.4 - 29 8-22 - 178
    3 356 356 76 64 210 168.5 127 - 6.4 - 32 8-22 - -
    4 432 432 102 76 273 216 157 - 6.4 - 38 8-25 - -
    6 559 559 152 127 356 292 216 - 6.4 - 48 12-29 250 300
    8 660 660 200 152 419 349 270 - 6.4 - 56 12-32 294 374
    10 787 787 248 200 508 432 324 - 6.4 - 64 16-35 370 445
    12 838 838 298 248 559 489 381 - 6.4 - 67 20-35 420 515
    14 889 889 327 298 603 527 413 - 6.4 - 70 20-38 460 550
    16 991 991 375 327 686 603 470 - 6.4 - 77 20-41 505 615
    18 1092 1092 432 327 743 654 533 - 6.4 - 83 20-45 630 810
    20 1194 1194 483 375 813 724 584 - 6.4 - 89 24-45 - -

    900LB主要连接尺寸

    公称压力
    PN(Class)
    公称通径
    DN
    L d1 D D1 D2 D6 f f2 b ZZ-φd H1 H2
    RF BW 全通径 缩径
    900LB 2 368 368 47 38 216 165.1 92 - 7.92 - 38.5 8-26 - -
    3 381 381 73 57 244 190.5 127 123.82 7.92 - 41.5 8-29 191 259
    4 457 457 98 73 292 234.5 157 149.22 7.92 - 44.5 8-32 216 297
    6 610 610 146 121 381 317.5 216 211.12 7.92 - 50 12-32 270 360
    8 737 737 190 146 470 393.7 270 269.88 7.92 - 63.5 12-39 322 394
    10 838 838 238 180 545 459.5 324 323.85 7.92 - 70 16-39 420 502
    12 965 965 282 238 610 533.4 381 381.00 7.92 - 79.5 20-39 470 572
    14 1029 1029 - - - - - 419.10 11.13 - 86 20-42 510 675
    16 1130 1130 - - - - - 469.90 11.13 - 89 20-45 600 762
    18 1219 1219 - - - - - 533.40 12.7 - 102 20-51 700 866
    20 1334 1334 - - - - - 584.20 12.7 - 108 20-54 720 894

    1500LB主要连接尺寸

    公称压力
    PN(Class)
    公称通径
    DN
    L d1 D D1 D2 D6 f f2 b ZZ-φd H1 H2
    RF BW 全通径 缩径
    1500LB 2 368 368 47 47 216 165.1 124 95.25 7.92 - 38.5 8-26 126 217
    3 470 470 73 73 267 203.2 168 136.92 7.92 - 48 8-32 191 259
    4 564 564 98 98 311 245.5 194 161.92 7.92 - 54 8-35 216 297
    6 705 705 146 146 394 317.5 248 211.12 9.52 - 83 12-39 296 365
    8 832 832 190 190 483 393.7 318 269.88 11.13 - 92 12-45 378 475
    10 991 991 238 238 565 482.6 371 323.85 11.13 - 108 12-51 495 578
    12 1130 1130 282 282 675 571.5 438 381.00 14.27 - 124 12-54 542 696
    14 1257 1257 - - 826 635 489 419.10 15.88 - 133.5 16-61 590 761
    16 1384 1384 - - 915 704.5 546 469.90 17.48 - 146.5 16-67 670 831
    20 1664 1664 - - 1170 990.6 673 584.20 17.48 - 178 16-80 750 950


    声明:【Q47F美标固定球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的Q47F美标固定球阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
