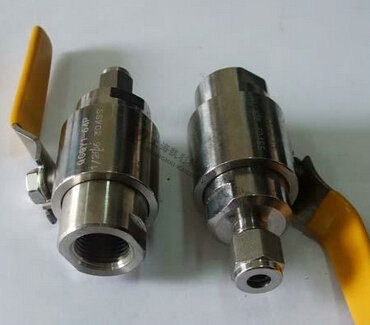

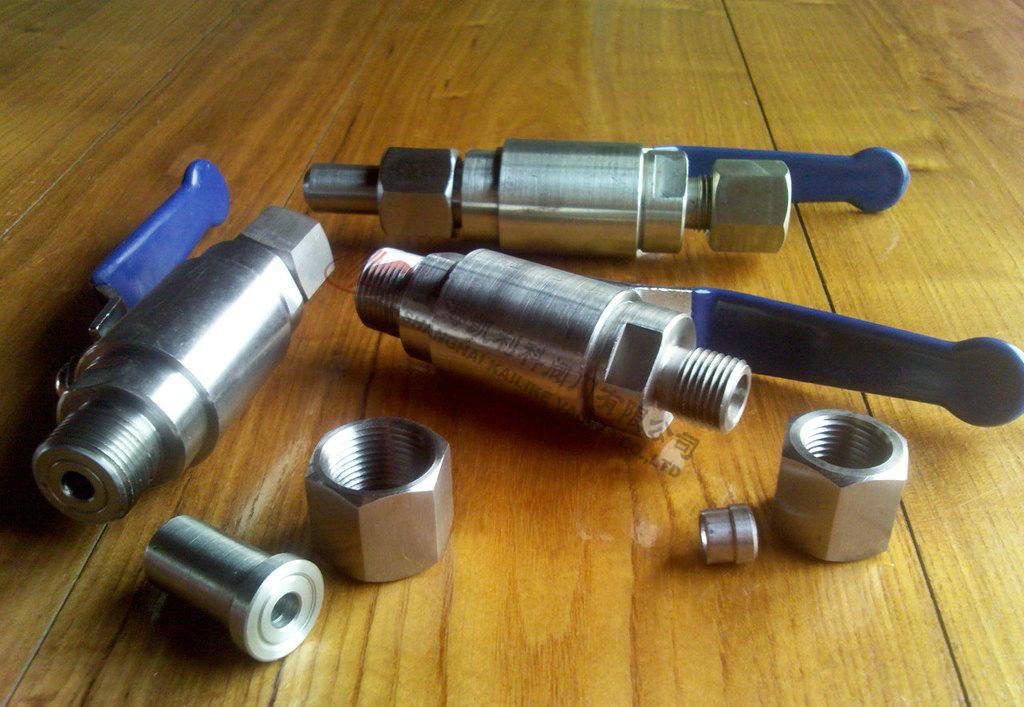

Q91SA不锈钢异径球阀是一种可以精确调整的阀门，对于易燃易爆、有毒或有放射的介质，外漏更是不能允许的，因而仪表阀必须具有可靠的密封性能。 汽源球阀用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是气源球阀。气源球阀是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。
| 产品名称： | 不锈钢异径球阀 | 产品型号： | Q91SA |
| 公称通径： | DN3～DN25 | 结构形式： | 球形 |
| 公称压力： | 1.6Mpa～6.4Mpa | 连接方式： | 卡套、螺纹 |
| 适用温度： | -20ºC～+150ºC | 驱动方式： | 手动 |
| 阀体材质： | 不锈钢、304/316/316L | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 水、油、气体、腐蚀性液体等 | 生产厂家： | 上海凯利科阀门有限公司 |
| 型号 | 名称 | 公称压力(MPa) |
强度试 验压力 |
密封试 验压力 |
主要材料Parts material | 适用温度（℃） e | ||||
| 阀体 | 阀座 | 球 | 阀杆 | 填料 | ||||||
| QG·Y1 | 气源球阀 |
1.0 2.5 |
1.5PN | 1.1PN | H62 | 耐酸钢 | 聚四氟乙烯 | 常温 | ||
| QY-1 | 气动管路球阀 | |||||||||
| QY-2 | ||||||||||
| QY-3 | ||||||||||
| QG·Y1 | 卡套式球阀 |
2.5 4.0 6.4 |
碳钢耐酸钢 | 耐酸钢 | 聚四氟乙烯 | -20~200 | ||||
| QH J·Y1 | ||||||||||
| QG·Y1 | 取压球阀 | |||||||||
| QH J·AY1 | ||||||||||
| QG·M1 | 压力表球阀 | |||||||||
| QH J·M1 | ||||||||||
| Q11SA | 内螺纹球阀 | 柔性石墨 | -40~150 | |||||||
| Q91SA | 异径球阀 | |||||||||
| 型号 | 名称 | 公称通径DN（mm） | 配管通径Do（mm） | 结构长度L（mm） |
| QG·Y1 | 气源球阀 | 1、6 | 6、8 | 90 |
| QY-1 | 气动管路球阀 | 6、8、10 | 66、68、80 | |
| QY-2 | 气动管路球阀 | 6、8、10 | 65、66、67 | |
| QY-3 | 气动管路球阀 | - | 6、8、10 | 65、66、67 |
| QG·Y1 | 卡套式球阀 | 10 | 12、14 | 130 |
| QH J·Y1 | 卡套式球阀 | 10、15 | 12、14、18 | 130 |
| QG·Y1 | 取压球阀 | 10 | 12、14 | 105 |
| QH J·AY1 | 取压球阀 | 10、15 | 12、14、18 | 105 |
| QG·M1 | 压力表球阀 | 10 | - | 145 |
| QH J·M1 | 压力表球阀 | 3 | - | 145 |
| Q11SA | 内螺纹球阀 | 10、15 | - | 68 |
| Q91SA | 异径球阀 | 10 | 14 | 100 |
| 序号 | 零件名称 | 不锈钢材质 | 碳钢材质 |
| 1 | 左阀盖 | SS304 SS304L SS316 SS316L SS321 | 20# A105 |
| 2 | 阀座 | PTFE | PTFE |
| 3 | 阀盖垫片 | PTFE | PTFE |
| 4 | 球 | SS304 SS304L SS316 SS316L SS321 | 20# A105 |
| 5 | 定位销 | SS304 SS304L SS316 SS316L SS321 | 20# A105 |
| 6 | 填料 | PTFE | PTFE |
| 7 | 阀杆 | SS304 SS304L SS316 SS316L SS321 | 20# A105 |
| 8 | 阀杆螺母 | SS304 SS304L SS316 SS316L SS321 | 20# A105 |
| 9 | 格南螺母 | SS304 SS304L SS316 SS316L SS321 | 20# A105 |
| 10 | 阀体 | SS304 SS304L SS316 SS316L SS321 | 20# A105 |
| 11 | 右阀盖 | SS304 SS304L SS316 SS316L SS321 | 20# A105 |
| 12 | 螺帽 | SS304 SS304L SS316 SS316L SS321 | 20# A105 |
| 13 | 双卡组合 | SS304 SS304L SS316 SS316L SS321 | 20# A105 |
| 14 | 手柄 | SS304 SS304L SS316 SS316L SS321 | 20# A105 |
| 公称通径 | D0 | M | L | L1 | H |
| DN10 | Φ12 | G1/2 | 100 | 110 | 44 |
| DN10 | Φ14 | G1/2 | 100 | 110 | 48 |
| DN10 | Φ16 | G1/2 | 100 | 110 | 55 |
声明：【Q91SA不锈钢异径球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的Q91SA不锈钢异径球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
