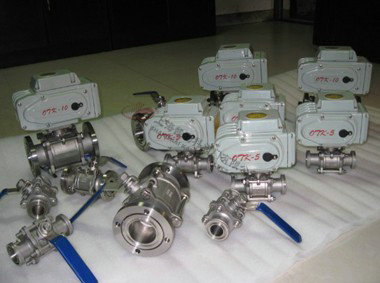

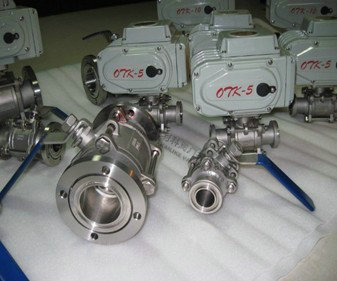

GUD电动高真空球阀
GUD电动高真空球阀是以电动装置驱动阀杆与球芯来执行启闭动作，达到接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。
|
产品名称： |
电动高真空球阀 |
产品型号： |
GUD |
|
公称通径： |
DN10～DN300 |
结构形式： |
球形 |
|
公称压力： |
1.6Mpa～6.4Mpa |
连接方式： |
法兰、螺纹、快卸法兰、活接 |
|
适用温度： |
≤180ºC |
驱动方式： |
手动、气动、电动 |
|
阀体材质： |
铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
空气、气体、油、液体 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
GUD电动高真空球阀是以电动装置驱动阀杆与球芯来执行启闭动作，达到接通或切断真空(压力)系统管路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。
主要零件材料
阀体、阀盖、阀杆：不锈钢
密封件：四氟乙烯、丁腈橡胶、氟橡胶、PPL。
螺纹连接结构图
螺纹连接的外形及连接尺寸(mm) (JB919)
|
Model型号 |
DN |
G |
H |
E |
L |
|
GUD-10(G) |
10 |
1/4" |
153 |
157 |
68 |
|
GUD-16(G) |
16 |
1/2" |
172 |
157 |
72 |
|
GUD-20(G) |
20 |
3/4" |
178 |
157 |
82 |
|
GUD-25(G) |
25 |
1" |
187 |
157 |
90 |
|
GUD-32(G) |
32 |
1-1/4" |
206 |
157 |
112 |
|
GUD-40(G) |
40 |
1-1/2" |
212 |
157 |
120 |
|
GUD-50(G) |
50 |
2" |
265 |
157 |
145 |
|
GUD-63(G) |
63 |
2-1/2" |
305 |
207 |
185 |
|
GUD-80(G) |
80 |
3" |
330 |
207 |
210 |
|
GUD-100(G) |
100 |
4" |
350 |
207 |
268 |
活套法兰连接结构图
活套法兰连接的外形及连接尺寸(mm) (GB6070)
Model
型号 |
DN |
D |
Do |
H |
E |
L |
n-φc |
|
GUD-10(F) |
10 |
55 |
40 |
153 |
157 |
84 |
4-φ6.6 |
|
GUD-16(F) |
16 |
60 |
45 |
172 |
157 |
84 |
4-φ6.6 |
|
GUD-25(F) |
25 |
70 |
55 |
187 |
157 |
114 |
4-φ6.6 |
|
GUD-32(F) |
32 |
90 |
70 |
206 |
157 |
140 |
4-φ9 |
|
GUD-40(F) |
40 |
100 |
80 |
212 |
157 |
160 |
4-φ9 |
|
GUD-50(F) |
50 |
110 |
90 |
265 |
157 |
170 |
4-φ9 |
|
GUD-63(F) |
63 |
130 |
110 |
305 |
207 |
195 |
4-φ9 |
|
GUD-80(F) |
80 |
145 |
125 |
330 |
207 |
203 |
8-φ9 |
|
GUD-100(F) |
100 |
165 |
145 |
350 |
207 |
280 |
8-φ9 |
快卸法兰连接结构图
快卸法兰连接的外形及连接尺寸(mm) (GB4982)
Model
型号 |
DN |
D1 |
D |
H |
E |
L |
|
GUD-10(KF) |
10 |
12.2 |
30 |
153 |
157 |
84 |
|
GUD-16(KF) |
16 |
17.2 |
30 |
172 |
157 |
84 |
|
GUD-25(KF) |
25 |
26.2 |
40 |
187 |
157 |
114 |
|
GUD-32(KF) |
32 |
34.2 |
55 |
206 |
157 |
140 |
|
GUD-40(KF) |
40 |
41.2 |
55 |
212 |
157 |
160 |
|
GUD-50(KF) |
50 |
52.2 |
75 |
265 |
157 |
170 |
声明：【GUD电动高真空球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的GUD电动高真空球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
