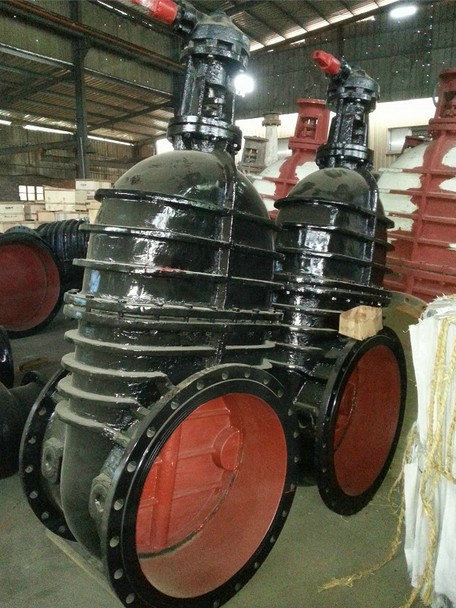

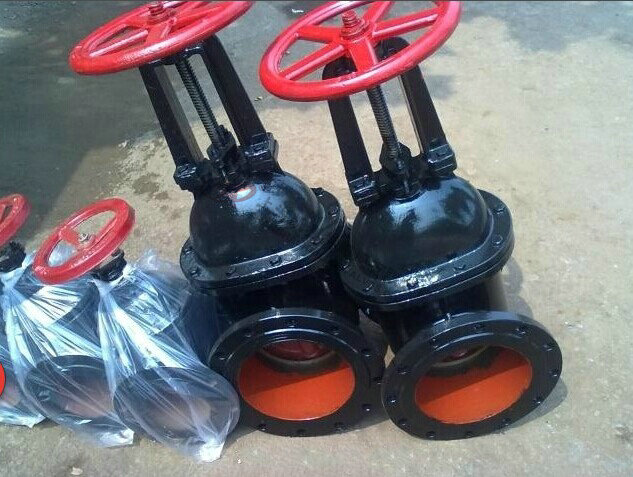

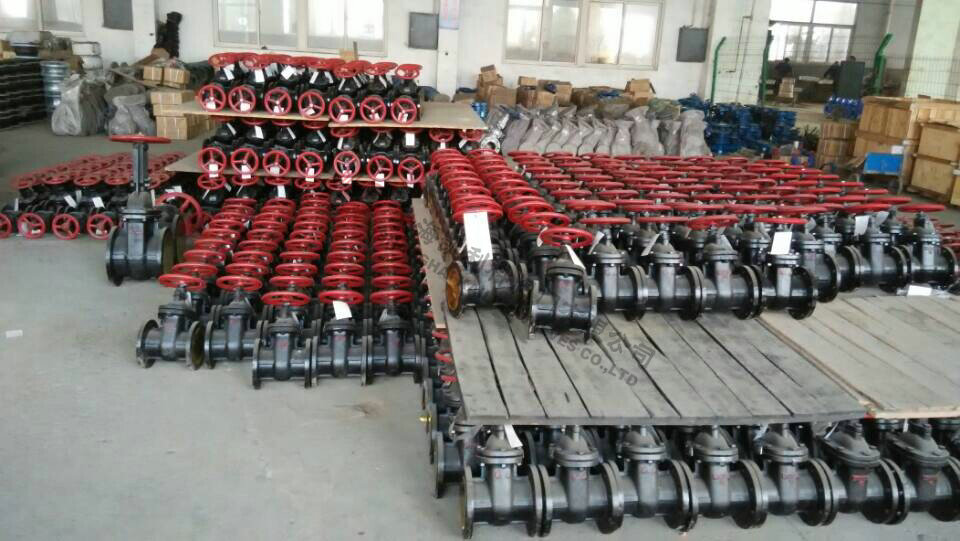

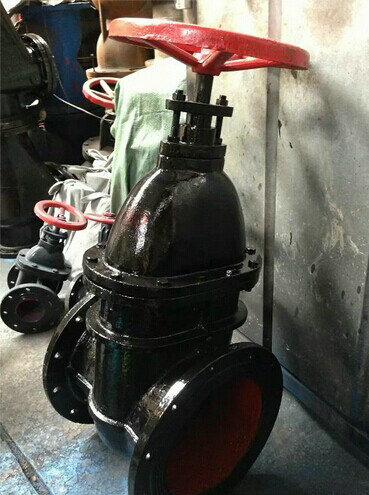

Z41T/Z45T铸铁法兰闸阀分明杆和暗杆适用于1.0MPa，工作温度-29～200℃的管路上，用于截断或接通管路中的介质。 可适用于水、蒸汽、油品等多种介质。 驱动方式 手动、伞齿轮传动及电动。
| 产品名称： | 铸铁法兰闸阀 | 产品型号： | Z41H、Z45H |
| 公称通径： | DN40～DN1200 | 结构形式： | 闸板式 |
| 公称压力： | 1.0MPa-1.6MPa | 连接方式： | 法兰 |
| 适用温度： | -20ºC～+200ºC | 驱动方式： | 手动、伞齿轮、电动、气动、液动 |
| 阀体材质： | HT200、HT250、铸铁 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 水、油、蒸汽 | 生产厂家： | 上海凯利科阀门有限公司 |
| 型号 | 公称压力MPa | 试验压力MPa |
工作 温度 |
使用 介质 |
||
| 强度 | 密封（液） | 低压密封（气） | ||||
| Z41T-10 | 1.0 | 1.5 | 1.1 | 0.6 | ≤200℃ | 水、蒸汽 |
| 型号 | 阀体 | 阀盖 | 闸板 | 阀杆螺母 | 阀杆 | 填料 |
| Z41T-10 | 灰铸铁 | 灰铸铁 | 铜 | 不锈钢 | 油浸石棉盘根 | |
|

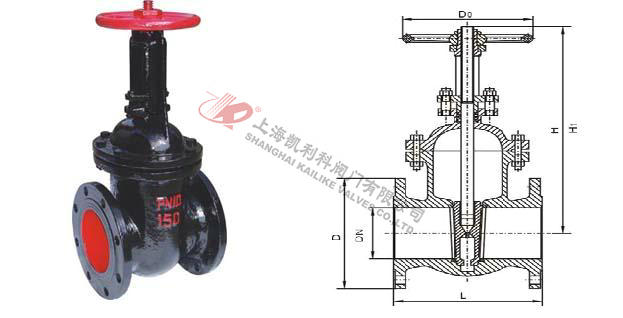

口径 DN(mm) |
Z41T-10 | ||||
| L | D | H | H1 | D0 | |
| 40 | 165 | 145 | 250 | 295 | 160 |
| 50 | 180 | 160 | 270 | 325 | 180 |
| 65 | 195 | 180 | 300 | 380 | 180 |
| 80 | 210 | 195 | 330 | 420 | 200 |
| 100 | 230 | 215 | 410 | 520 | 200 |
| 125 | 255 | 245 | 470 | 610 | 240 |
| 150 | 280 | 280 | 550 | 710 | 240 |
| 200 | 330 | 335 | 700 | 915 | 320 |
| 250 | 380 | 390 | 830 | 1095 | 320 |
| 300 | 420 | 445 | 960 | 1275 | 400 |
| 350 | 450 | 500 | 1130 | 1500 | 400 |
| 400 | 480 | 565 | 1345 | 1760 | 500 |
| 450 | 510 | 615 | 1450 | 1920 | 500 |
| 500 | 540 | 670 | 1650 | 2170 | 720 |
| 600 | 600 | 780 | - | - | - |
| 700 | 660 | 895 | |||
| 800 | 720 | 1010 | |||
| 900 | 780 | 1110 | |||
| 1000 | 840 | 1220 | |||
| 1200 | 960 | 1450 | - | - | - |
| 型号 | 公称压力MPa | 试验压力MPa | 工作温度 | 使用介质 | |
| 密封 | 强度 | ||||
| Z45T-10 | 1.0 | 1.1 | 1.5 | ≤100-200℃ | 水、蒸汽、油 |
| 型号 | 阀体、阀盖、闸板 | 密封圈 | 阀杆 | 填料 |
| Z45T-10 | 灰铸铁、球墨铸铁 | 不锈钢 | 碳钢、不锈钢 | 浸油石棉盘根 |

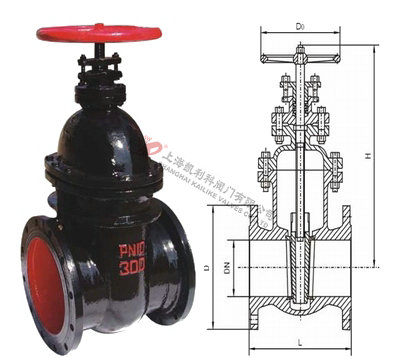

| 口径DN（mm) | Z45T-10 | |||
| L | D | H | D0 | |
| 40 | 165 | 145 | 300 | 160 |
| 50 | 180 | 160 | 300 | 180 |
| 65 | 195 | 180 | 340 | 180 |
| 80 | 210 | 195 | 360 | 200 |
| 100 | 230 | 215 | 400 | 200 |
| 125 | 255 | 245 | 500 | 240 |
| 150 | 280 | 280 | 550 | 240 |
| 200 | 330 | 335 | 620 | 320 |
声明：【Z41T,Z45T铸铁法兰闸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的Z41T,Z45T铸铁法兰闸阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
