DZ61Y锻钢低温闸阀
DZ61H锻钢低温闸阀适用于甲烷、液态天然气、已烯、二氧化碳、液氨、液氧、液氮、液氢等低温介质。阀盖设计成便于保冷的长颈结构，以保证填料函底部的温度保持在0℃以上。在闸板的进口侧设置泄压孔，防止阀体中腔的异常升压。阀门材料进行低温冲击试验，确保材料在低温下不会发生脆性破坏。用于-101℃以下的低温闸阀，阀门零部件在精加工前进行深冷处理。
|
产品名称： |
锻钢低温闸阀 |
产品型号： |
DZ61H、DZ11H |
|
公称通径： |
DN15～DN50 |
结构形式： |
闸板式 |
|
公称压力： |
1.6Mpa～14.0Mpa/150LB-800LB |
连接方式： |
内螺纹、承插焊、法兰 |
|
适用温度： |
-20ºC～-101ºC～-196ºC |
驱动方式： |
手动、伞齿轮、电动、气动、液动 |
|
阀体材质： |
锻钢、铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
液氮、乙烯、甲烷、液态天然气、二氧化碳等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
DZ61H锻钢低温闸阀适用于甲烷、液态天然气、已烯、二氧化碳、液氨、液氧、液氮、液氢等低温介质。阀盖设计成便于保冷的长颈结构，以保证填料函底部的温度保持在0℃以上。在闸板的进口侧设置泄压孔，防止阀体中腔的异常升压。阀门材料进行低温冲击试验，确保材料在低温下不会发生脆性破坏。用于-101℃以下的低温闸阀，阀门零部件在精加工前进行深冷处理。
主要性能参数
|
型号 |
压力级 (LB) |
工作压力 (MPa) |
适用温度 (℃) |
适用介质 |
|
DZ11H-150(Lb) |
150 |
2.0 |
-196℃ |
液氮、液氨、甲烷、乙烯、二氧化碳等 |
|
DZ11H-300(Lb) |
300 |
5.0 |
|
DZ11H-600(Lb) |
600 |
10.0 |
|
DZ11H-800(Lb) |
800 |
14.0 |
|
DZ61H-150(Lb) |
150 |
2.0 |
-196℃ |
液氮、液氨、甲烷、乙烯、二氧化碳等 |
|
DZ61H-300(Lb) |
300 |
5.0 |
|
DZ61H-600(Lb) |
600 |
10.0 |
|
DZ61H-800(Lb) |
800 |
14.0 |
零部件材料
|
型号 |
材料 |
|
阀体、阀盖、闸板 |
阀杆 |
密封面 |
填料 |
|
DZ11H-150(Lb) |
低温钢、LCB、不锈钢 |
铬不锈钢 |
铬不锈钢或碳钢堆焊硬质合金 |
柔性石棉 |
|
DZ11H-300(Lb) |
|
DZ11H-600(Lb) |
|
DZ11H-800(Lb) |
|
DZ61H-150(Lb) |
低温钢、LCB、不锈钢 |
铬不锈钢 |
铬不锈钢或碳钢堆焊硬质合金 |
柔性石棉 |
|
DZ61H-300(Lb) |
|
DZ61H-600(Lb) |
|
DZ61H-800(Lb) |

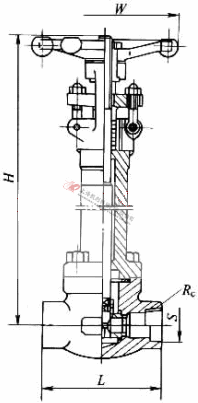

外形结构图
主要外形及结构尺寸 (mm)
|
DN |
S/mm |
T/in |
W/mm |
H（开）/mm |
重量/kg |
|
in |
mm |
JNSI |
JIS |
|
½ |
15 |
21.8 |
22.2 |
½ |
125 |
333 |
7.1 |
|
¾ |
20 |
27.1 |
27.7 |
¾ |
125 |
360 |
9.4 |
|
1 |
25 |
33.8 |
34.5 |
1 |
160 |
407 |
13.5 |
|
1¼ |
32 |
42.6 |
42.2 |
1¼ |
160 |
475 |
15.0 |
|
1½ |
40 |
48.7 |
49.1 |
1½ |
180 |
475 |
17.8 |
|
2 |
50 |
61.1 |
61.1 |
2 |
200 |
551 |
28.0 |
声明：【DZ61Y锻钢低温闸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的DZ61Y锻钢低温闸阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
