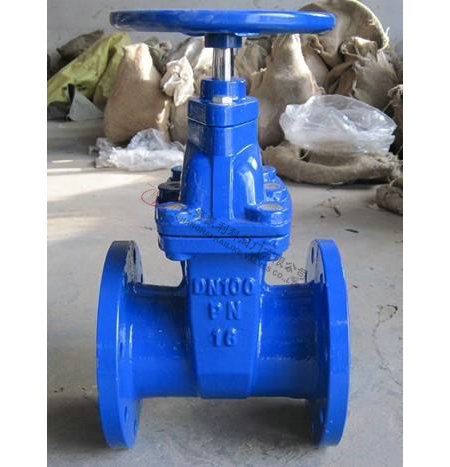

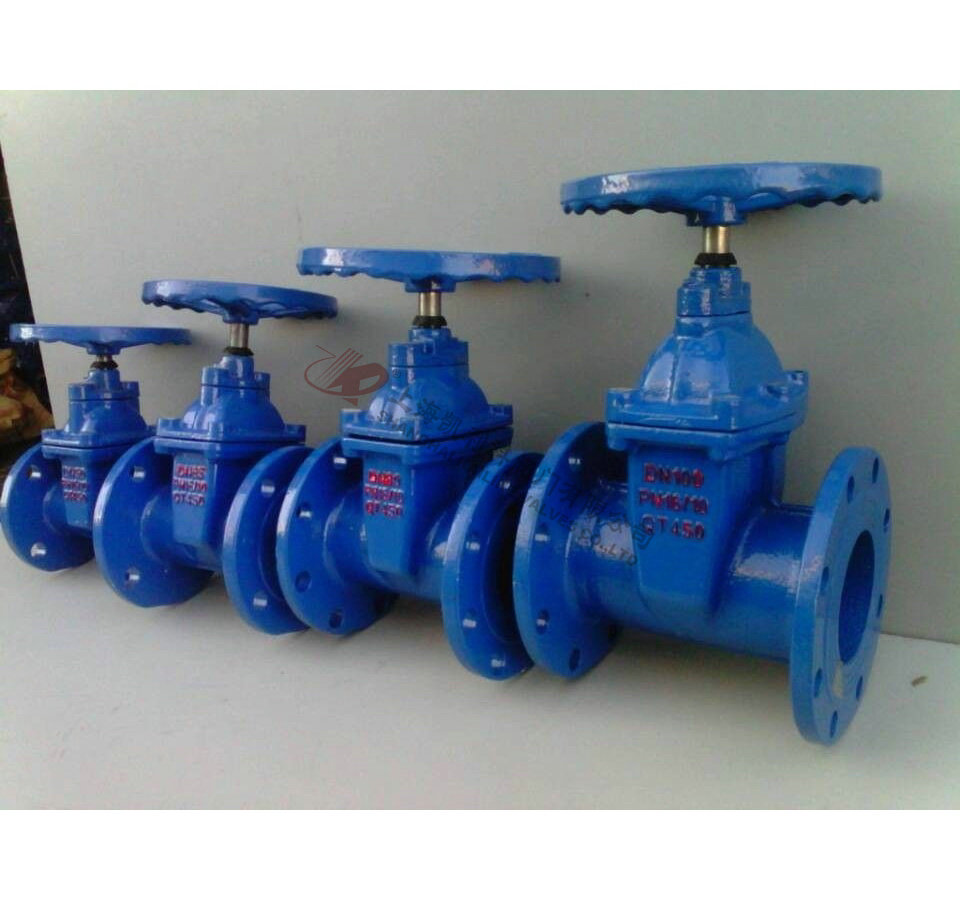

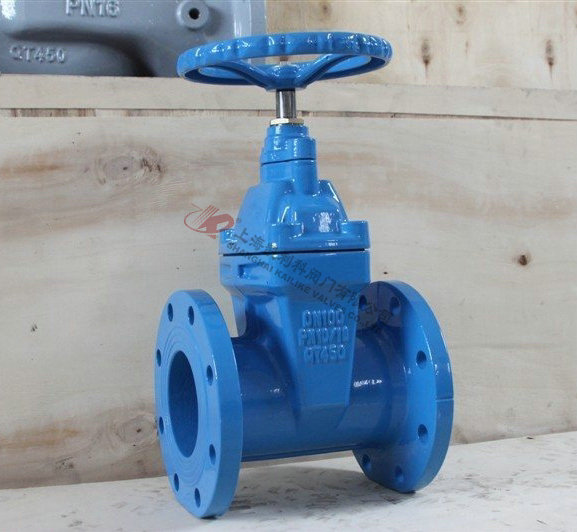

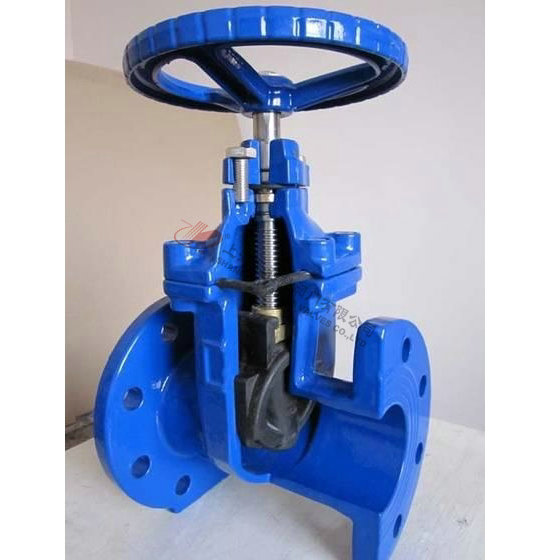

RVCX,Z45X暗杆法兰闸阀
RVCX、Z45X暗杆法兰闸阀利用闸阀整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效有节约安装空间。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺]、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
|
产品名称： |
暗杆法兰闸阀 |
产品型号： |
RVCX、Z45X |
|
公称通径： |
DN50～DN600 |
结构形式： |
闸板式 |
|
公称压力： |
1.0Mpa～2.5Mpa |
连接方式： |
法兰、沟槽式 |
|
适用温度： |
-20ºC～+150ºC |
驱动方式： |
手动、伞齿轮、电动、气动、液动 |
|
阀体材质： |
球铁、铸铁、铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油、气 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
RVCX、Z45X暗杆法兰闸阀利用闸阀整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，更有效有节约安装空间。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺]、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
压力试验
公称压力
PN (MPa) |
强度试验 |
水密封/上密封试验 |
气密封试验 |
|
1.5 PN (MPa) |
1.1 PN (MPa) |
0.5-0.7 (MPa) |
|
1.0 |
1.5 |
1.1 |
0.6 MPa |
|
1.6 |
2.4 |
1.8 |
|
2.5 |
3.8 |
2.8 |
主要零部件材料明细表
|
序 号 |
零件名称 |
材质 |
|
1 |
阀体 |
灰铸铁、球墨铸铁、铸钢 |
|
2 |
闸板 |
球墨铁铁外覆三元乙丙或丁腈橡胶 |
|
3 |
内六角螺栓 |
碳化处理 |
|
4 |
密封圈 |
丁腈橡胶、三元乙丙 |
|
5 |
阀盖 |
灰铸铁、球墨铸铁、铸钢 |
|
6 |
阀杆 |
不锈钢 |
|
7 |
“O”形密封圈 |
丁睛橡胶、三元乙丙 |
|
8 |
止推轴承 |
锡青钢 |
|
9 |
螺栓 |
不锈钢 |
|
10 |
压盖 |
球墨铸铁、铸钢 |
|
11 |
防尘罩 |
丁腈橡胶 |
|
12 |
手轮（传动帽） |
铸铁 |
技术参数
|
公称压力：1.0～2.5MPa |
工作温度:0～120℃ |
法兰标准:GB/T17241.6 GB9113 |
|
公称通径：50～400mm |
适用介质:水、油、气等 |
试验标准:GB/T13927 API598 |
外形结构图
主要连接外型尺寸:(单位:mm)
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
|
Hmin(全关) |
313 |
332 |
372 |
424 |
497 |
562 |
680 |
837 |
948 |
1010 |
1220 |
1280 |
1480 |
1665 |
|
Hmax(全开) |
355 |
375 |
415 |
476 |
540 |
600 |
720 |
875 |
990 |
1050 |
1245 |
1310 |
1560 |
1750 |
声明：【RVCX,Z45X暗杆法兰闸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的RVCX,Z45X暗杆法兰闸阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
