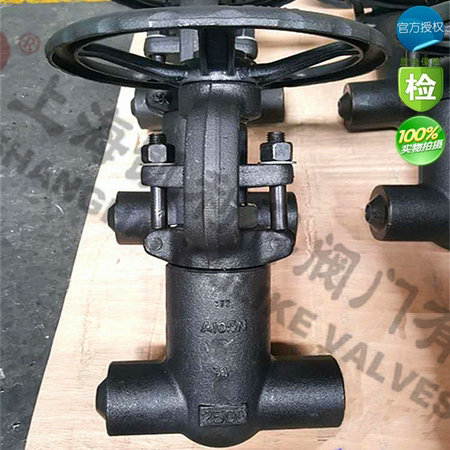

Z61Y,Z41Y锻钢自密封闸阀

产品名称：	锻钢自密封闸阀	产品型号：	Z61Y、Z41Y
公称通径：	DN15～DN200	结构形式：	闸板式
公称压力：	16.0Mpa～42.0Mpa或900LB-2500LB	连接方式：	焊接、法兰、内螺纹、承插焊
适用温度：	-20ºC～+150ºC～425ºC～550ºC	驱动方式：	手动、伞齿轮、电动、气动、液动
阀体材质：	锻钢、A105、A182、F11、F22	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽	生产厂家：	上海凯利科阀门有限公司

产品说明

Z61Y、Z41Y锻钢自密封闸阀适用于ANSI Class 150～2500，工作温度＜600℃的石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动、气动等。

产品特点

●手轮采用可锻铸铁铸造，造型配合手握，适当增加摩擦力，方便开启。也可选择冲击式手轮。
●阀杆螺母采用高镍球铁，“T”形螺纹与阀杆配合传递力矩。
●阀盖上设有推力球轴承及油杯，可定期补充固体润滑油，减少启闭力矩，保持轻松启闭。填料压盖和压套分体设计，保证阀杆的同心度。
●合理的填料函设计，采用编结石墨、柔性石墨填料加中间填料套的组合，确保阀门无外泄漏，符合环保要求。
●阀门的阀体与阀盖的连接采用压力自紧密封结构，楔形密封环与四开环组合，压力越高密封越可靠。
●阀杆头部整体锻造，与阀瓣通过“T”型槽连接，保证强度。
●阀座采用焊接结构，密封面堆焊硬质合金，保证长时间工作安全可靠。
●闸板采用锻钢、弹性闸板，在高压力工况下具有一定的弹性补偿。使密封更加可靠。

设计与制造标准

●设计与制造：ANSIB16.34　API600　API602
●法兰尺寸：ANSIB16.5
●压力温度：ANSIB1.20.1
●结构长度：ANSIB16.10
●对焊连接尺寸：ANSIB16.11
●检验与试验：API598

标准材质明细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
		Type A105N	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	密封环	A276 410	A276 304	A276 304(L)	A276 316(L)
3	闸板	A182 F430	A182 F304	A182 F304(L)	A182 F316(L)
4	阀杆	A182 F6a	A182 F304	A182 F304(L)	A182 F316(L)
5	密封座	A105N	A182 F304	A182 F304(L)	F316(L)
6	密封环	A276 304L			A276 316(L)
7	阀盖	A105N	A182 F22	A182 F304(L)	A182 F316(L)
8	活节螺栓	A193 B7	A193 B16	A193 B8(M)
9	圆柱销	A276 F420		A182 F304
10	填料	柔性石墨		PTFE
11	提升螺母	A194 2H	A194 4	A194 8	A194 8M
12	轴承压盖	A276 F410		A182 F304
13	手轮	A105		A182 F304
14	锁紧螺母	A194 2H	A194 4	A194 8	A194 8M
15	阀杆螺母	A276-420
16	轴承压盖	A194 2H	A194 4	A194 8	A194 8M
17	手轮	A197
适用介质		水、蒸汽、油品等	水、蒸气、油品等	硝酸、醋酸等
适用温度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。　CS=碳钢；AS=合金钢；SS=不锈钢；

J61Y锻钢自密封闸阀外形结构图

J61Y锻钢自密封闸阀主要外形尺寸900LB-1500LB-2500LB

NPS		1/2	3/4	1	11/4	11/2	2
L(RTJ)	900～1500Lb	216	229	254	279	305	368
	2500Lb	264	273	308	349	384	451
H（开）	900～1500Lb	216	250	270	320	350	445
	2500Lb	321	321	321	373	406	495
W		160	160	180	200	250	280
重量	900～1500Lb	19.6	21.5	25.7	37.8	48.5	99.8
	2500Lb	21.5	24.7	30.4	48.1	58.1	130

J41Y锻钢自密封闸阀外形结构图

J41Y锻钢自密封闸阀主要外形尺寸900LB-1500LB-2500LB

ANSI 900、1500、2500Lb
	ANSI 900Lb					ANSI 1500Lb					ANSI 2500Lb
NPS	2	3	4	6	8	2	3	4	6	8	2	3	4	6
L	368	381	457	610	737	368	470	546	705	832	451	368	457	610
H	520	650	750	800	940	615	705	925	1190	1525	520	735	890	1145
W	250	350	450	500	600	250	350	450	600	710	350	450	600	750

轻松地扭矩传递结构

手轮或冲击手轮通过阀杆螺母将扭矩传递至阀杆上，阀杆采用A182F6(1Cr13)锻造并调质处理，硬度达到HB220～250。为了减少力在传递过程中的损耗，阀杆螺母选用高镍球铁A439GR.D2或铜合金(高镍球铁具有一定的自润滑性)，硬度比阀杆小HB50左右。大口径、高压力阀门可在阀杆螺母上下加上推力轴承，同时设有油杯结构，可定期加入固体油脂，保持润滑，使阀门始终具有较轻的扭矩。

自密封结构

阀门填料选用柔性石墨、编结石墨和中间填料套的组合，既具有良好的密封性能又有一定的强度，确保阀门没有外漏，符合环保要求。阀门阀体与阀盖的连接采用压力自紧密封结构，楔形带槽的密封环（软钢或不锈钢）与四开环组合；阀体相应部位堆焊硬质和紧，迫使密封环在高压下变形实现可靠密封，压力越高密封越可靠。

整体锻造的阀杆头部

锻钢自密封闸阀适用于高温、高压的工况，由于介质温度不稳定，可能造成一定的温差，闸板容易产生卡紧现象，整体锻造的阀杆头部抗拉强度高，在闸板卡紧时加大拉力不会使阀杆头部断裂，造成闸板陷入阀体无法运作的后果。

整体锻造弹性闸板、焊接阀座

闸板采用整体锻造而成，通过机械加工，形成结构独特的弹性闸板，该闸板强度好，并有一定的弹性，在较为复杂的工况下具有其显著的优势。闸板对焊硬质和紧，在阀门出厂前密封面都留有一定的磨损余量，使用一段时间后密封面磨损，闸板自然下滑但仍能与阀座密封面完全接触，保证阀门的正常使用。阀座采用焊接形式，选用适合的电焊条或焊丝，通过对其进行焊前、焊后热处理，直接焊接在阀体上，可实现阀座的可更换性。


声明：【Z61Y,Z41Y锻钢自密封闸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的Z61Y,Z41Y锻钢自密封闸阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
