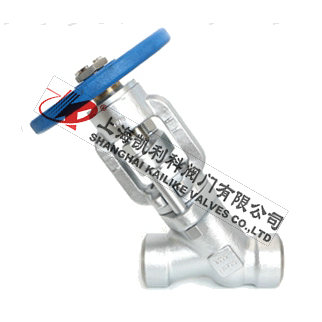

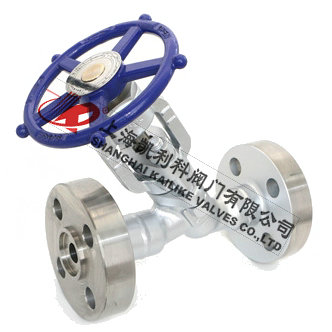

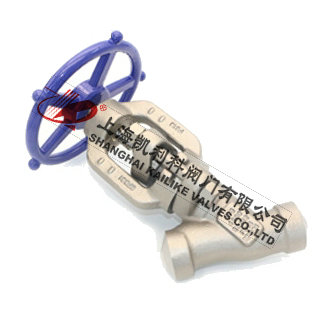

J65Y-高压Y型截止阀

J65Y-高压Y型截止阀的阀体阀盖为整体锻制而成，强度高，造型美观，材质可靠。中腔采用自紧密封结构，压力越高，密封性越好。独特的不锈钢自密封圈，拆装方便，密封可靠。阀杆表面经超强致密耐磨处理，耐磨耐蚀，启闭磨擦小，确保产品无外漏之虞。

产品名称：	高压Y型截止阀	产品型号：	J65Y
公称通径：	DN15～DN300	结构形式：	截止式
公称压力：	1500LB～2500LB	连接方式：	焊接、法兰
适用温度：	-29ºC～+550ºC	驱动方式：	手轮、伞齿轮、电动
阀体材质：	锻钢、碳钢、铬钼钒钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、气体	生产厂家：	上海凯利科阀门有限公司

产品说明

J65Y-高压Y型截止阀的阀体阀盖为整体锻制而成，强度高，造型美观，材质可靠。中腔采用自紧密封结构，压力越高，密封性越好。独特的不锈钢自密封圈，拆装方便，密封可靠。阀杆表面经超强致密耐磨处理，耐磨耐蚀，启闭磨擦小，确保产品无外漏之虞。

技术要求

1、阀门设计与制造按API 623-2013、JIS E101和NB/T 47044-2014等的规定；
2、阀门试验按API 598-2009等的规定；
3、结构长度按ASME B16.10-2009、JIS E101和NB/T 47044-2014等的规定,或按企标长度或用户提供尺寸；
4、焊接坡口按ASEM B16.25-2012、GB/T 12224-2005、JB/T 3595-2002，NB/T 47044-2014和电力工业管理标准78DG等的规定或用户提供尺寸；
5、压力温度额定值按ASME B16.34-2013等的规定。

主要材质零件（表一）

阀体	WCB	WC1	WC6	WC9
阀盖	25	15CrMoA	12Cr1MoVA	12Cr1MoVA
支架	WCB	WCB	WCB	WCB
支架	WCB	WC1	WC6	WC9
阀瓣	25	15CrMoA	12Cr1MoVA	12Cr1MoVA
阀杆	25Cr2MoV	25Cr2MoV	20Cr1Mo1V1A	20Cr1Mo1V1A
阀座	25	15Cr1MoA	12Cr1MoVA	12Cr1MoVA
密封环	增强柔性石墨
填料	增强柔性石墨
阀杆螺母	ZCuA110Fe3

主要材质零件（表二）

序号	零件名称	CStoASTM	AStoASTM	SStoASTM
序号	零件名称	A105	A182F22	A182F304(L)	A182F316(L)
1	阀体	A105	A182F22	A182F304(L)	A182F316(L)
2	阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
3	阀杆	A182 F6		A182F304(L)	A182F316(L)
4	密封螺母	A105	A182F304	A182F304(L)	A182F316(L)
5	填料	柔性石墨		PTFE
6	密封圈	F182F304L			A182F316(L)
7	提升螺母	A1942H	A1944	A1948	A1948M
8	填料压套	A276 420		A182 F304
9	填料压板	A216WCB		A351CF8
10	销钉	A276420		A182F304
11	活节螺栓	A193 B7	A193B16	A193B8	A1983 B8M
12	螺母	A1942H	A1944	A1948	A1948M
13	油嘴	A105	A182F22	A182F304（L）	A182F316（L）
14	阀杆螺母	A276 F410
15	阀盖	A105	A182F22	A182F304（L）	A182F316（L）
16	铭牌	SS
17	锁紧螺母	A1942H	A1944	A1948	A1948M
18	手轮	A197
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		～29℃～425℃	～29℃～550℃	～29℃～200℃

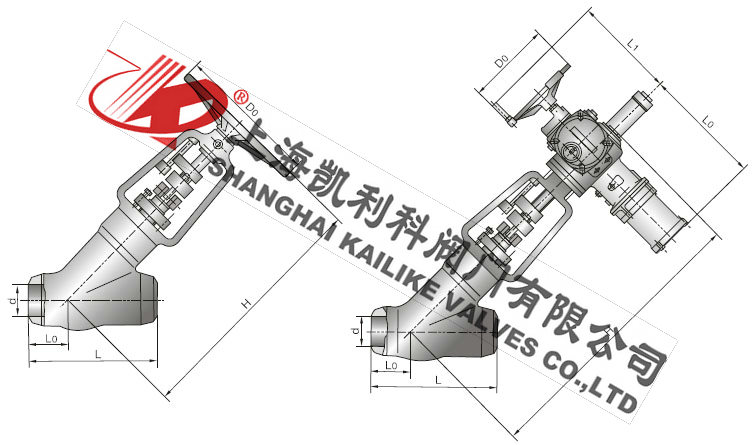

外形结构图

主要外形尺寸

公称通径NPS(in)	主要外形尺寸和连接尺寸（mm）
公称通径NPS(in)	d	L	L0	H	D0
J65Y-1500Lb
2 1/2	56	330	130	670	360
3	64	368	140	750	460
4	84	457	170	830	510
5	100	533	185	910	560
6	126	610	190	1100	610
J65Y-2500Lb
2	38	310	120	550	300
2 1/2	46	340	130	670	360
3	54	390	147	750	460
4	70	480	170	830	720

主要外形尺寸

公称通径NPS(in)	主要外形尺寸和连接尺寸（mm）							电动装置
公称通径NPS(in)	d	L	Lo	H	Do	L1	L2	电动装置
J965Y-1500Lb
3	64	368	140	990	305	410	565	SMC-0
4	84	457	170	990	305	420	654	SMC-1
5	100	533	185	1115	305	420	654	SMC-1
6	126	610	190	1763	457	440	688	SMC-2
8	158	762	262	2026	457	440	688	SMC-2
J965Y-2000Lb
4	80	457	170	990	305	420	654	SMC-1
5	96	533	185	1115	305	420	654	SMC-1
6	118	610	190	1423	457	440	688	SMC-2
8	148	762	262	1615	457	440	688	SMC-2
10	180	914	300	2240	610	715		SMC-4
12	222	1041	360	2490	610	715		SMC-4
J965Y-2500Lb
2	38	310	120	810	305	400	555	SMC-00
2 1/2	46	340	130	895	305	400	555	SMC-00
3	54	390	140	985	305	410	565	SMC-0
4	70	480	170	990	305	420	654	SMC-1
5	86	580	185	1115	305	420	654	SMC-1
6	104	630	200	1280	457	440	688	SMC-2
8	130	770	260	1615	457	440	688	SMC-2
10	162	930	300	1930	610	690		SMC-3
12	210	1060	360	2240	610	715		SMC-4
14	234	1160	395	2420	610	715		SMC-4
J965Y-3500Lb
3	48	470	150	1005	305	410	565	SMC-0
4	60	550	115	1133	305	410	565	SMC-0
5	74	660	200	1280	305	420	654	SMC-1
6	88	790	230	1320	305	420	654	SMC-1

声明：【J65Y-高压Y型截止阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的J65Y-高压Y型截止阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
