SD341X,SD343H蜗轮伸缩蝶阀

您的位置：阀门 - 蝶阀 - SD341X,SD343H蜗轮伸缩蝶阀更新时间：2024-09-03 09:09:24

质量安全：压力、材质、密封等全方位检测确保质量过关！

价格比较：在相同品质的情况下，厂里直销，更具有优势！

交货快捷：常规产品现货供应，生产加工销售一条龙服务！

导读：SD341X/SD343H蜗轮伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能，使用于温度在425℃以下，公称压力在1.6MPa以下的石油、化工、电力、造...

产品描述
在线询价
技术咨询

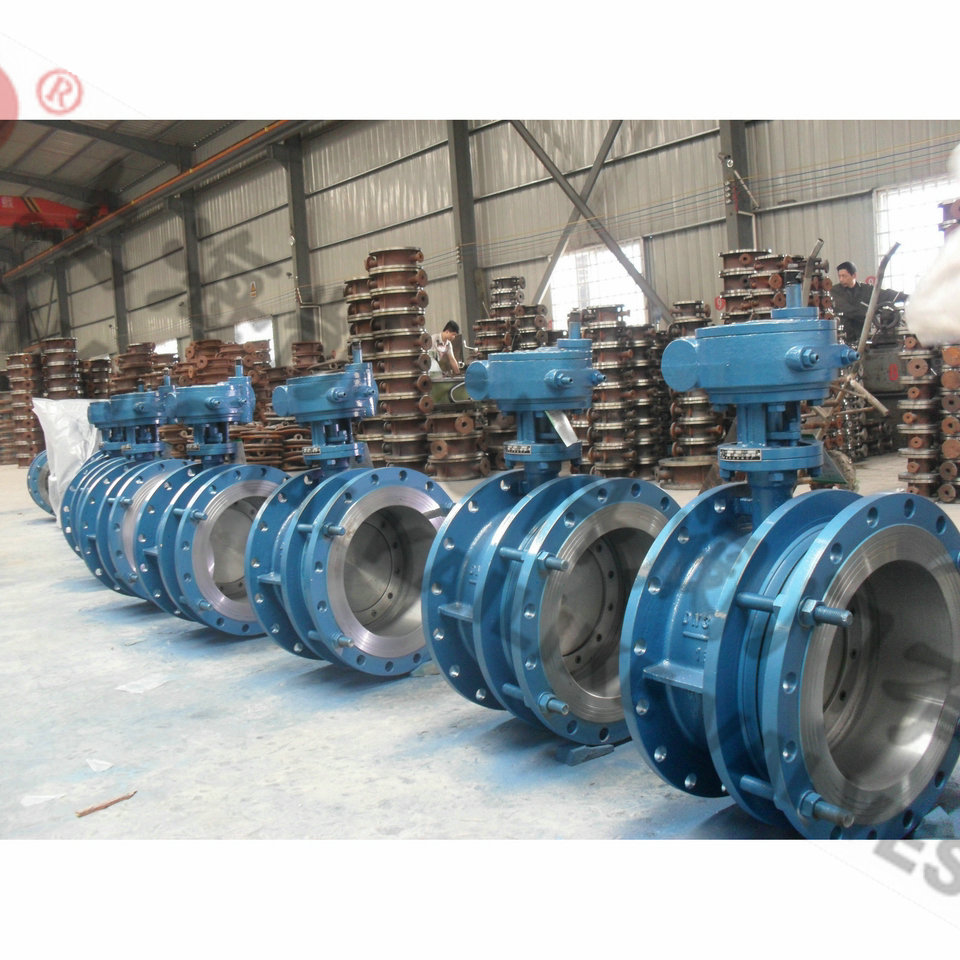

SD341X,SD343H蜗轮伸缩蝶阀

SD341X/SD343H蜗轮伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能，使用于温度在425℃以下，公称压力在1.6MPa以下的石油、化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的最佳装置。

产品名称：	蜗轮伸缩蝶阀	产品型号：	SD341X/SD343H
公称通径：	DN40～DN1200	阀座密封：	橡胶密封或金属硬密封
公称压力：	0.6MPa～1.0MPa～1.6MPa	连接方式：	法兰式
适用温度：	-30ºC～+425ºC	驱动方式：	手动、蜗轮、电动、气动、液动
阀体材质：	铸铁、球墨铸铁、铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	空气、水、蒸气、煤气、油品等	生产厂家：	上海凯利科阀门有限公司

产品说明

SD341X/SD343H蜗轮伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能，使用于温度在425℃以下，公称压力在1.6MPa以下的石油、化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的最佳装置。

产品特点

1、结构独特，设计灵活，重量轻，省力，启闭迅速。
2、伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能，还能为维修阀门安装更换提供方便。
3、密封部位可调节更换，密封性能可靠。

性能参数

工作压力(MPa)		0.6、1.0、1.6	1.0、1.6、2.5
适用温度(℃)		橡胶密封≤80℃	适用温度(℃)	金属硬密封≤425℃
适用介质		水、污水、油品、空气等	适用介质	水、蒸汽、污水、油品、空气等
材料	阀体	灰铸铁	灰铸铁、铸钢、不锈钢	球墨铸铁
	蝶板	球墨铸铁(表面处理)	球墨铸铁、不锈钢	球墨铸铁
	阀杆	2Cr13	不锈钢、碳素钢	铬不锈钢

技术参数

公称通径	DN（mm）	50～2200
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用温度	≤80℃～425℃
适用介质	空气、水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

外形结构图

主要外形尺寸

DN	L	L1 max	A	B	E	F	J	M	Do
50	160	172	83	120	90	205	83	115	200
65	160	172	89	145	90	205	83	115	200
80	180	195	98	158	90	205	83	115	200
100	195	215	110	170	90	205	83	115	200
125	205	225	123	182	90	205	83	115	200
150	205	225	140	210	90	205	83	115	200
200	218	238	170	238	90	205	83	115	200
250	233	258	195	270	90	205	83	134	250
300	248	268	222	300	90	205	83	134	250
350	278	303	252	330	120	265	141	159	250
400	298	323	285	368	120	265	141	159	250
450	311	336	310	402	185	250	115	163	250
500	330	355	337	438	185	250	115	163	315
600	350	375	393	490	245	400	145	185	315
700	364	395	450	558	245	400	145	185	315
800	415	445	515	625	310	460	191	220	315
900	435	475	560	685	310	460	191	220	400
1000	510	550	610	750	410	55	270	255	400
1200	590	630	825	880	410	55	270	255	400
1400	590	630	840	987	520	640	351	320	400
1600	626	660	960	1158	520	785	440	335	630
1800	670	710	1060	1258	520	640	351	320	400
2000	680	720	1165	1365	520	640	351	320	400
2200	700	740	1325	1470	520	640	351	320	400

安装注意事项

1、安装前必须平放，切勿随意磕碰，运行时严禁将支架卸掉。
2、出厂时结构长度为最小长度，安装时，拉至安装长度(即设计长度)。
3、当管道间长度超过伸缩阀安装长度时，请调整管道间隔，切勿强行拉伸缩蝶阀，以免损坏蝶阀。
4、可在任意安装，做温度补偿用时，在管道安装完成后，需沿管道轴线方向两端加支架，防止伸缩阀伸缩管拉出。

声明：【SD341X,SD343H蜗轮伸缩蝶阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的SD341X,SD343H蜗轮伸缩蝶阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
