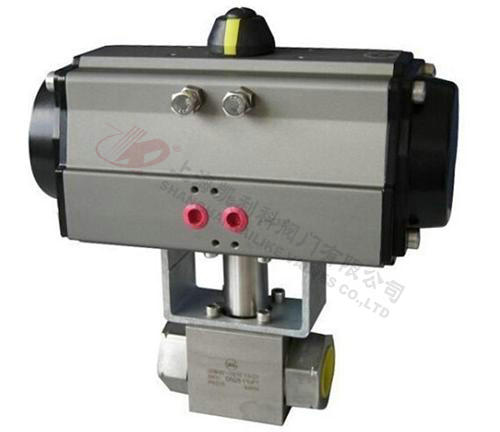

Q611N气动高压球阀是双（单）作用气动活塞式执行器与高压球阀组成，是一种自动控制和遥控的新型阀门。广泛的用于加气站、装罐车等高压管道，其连接形式分内螺纹（G/NPT）、焊接、卡套等。气动活塞式执行器采用低摩擦材料，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。
| 产品名称： | 气动高压球阀 | 产品型号： | Q611N |
| 公称通径： | DN6～DN50 | 结构形式： | 球形 |
| 公称压力： | 1.6Mpa～31.5Mpa | 连接方式： | 法兰、内螺纹、外螺纹、焊接、卡套 |
| 适用温度： | ≤90ºC | 驱动方式： | 气动（可佩带手操） |
| 阀体材质： | 铸钢、不锈钢 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 水、油、气体、液体 | 生产厂家： | 上海凯利科阀门有限公司 |
|
气动执行器 |
型号 | GT系列、OAT系列 |
| 气源压力 | 0.4 ～ 0.8 MPa | |
| 最大回转角度 | 90°～92° | |
| 回信器 | AC220V AC110V DC24V | |
| 控制信号 | 电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa | |
| 控制气源 | 洁净、干燥压缩空气 | |
| 工作温度 | -20℃ ～ +90℃ |
| 零件名称 | 阀体 | 球芯 | 阀座 | 阀杆 | 填料 | 支架 | 连接轴 |
| 材料 | 锻钢、不锈钢 | 不锈钢 | 聚甲醛、聚醚醚酮 | 2Cr13 | 氟橡胶 | 不锈钢 | 铸钢 |
| 零件名称 | 缸体 | 端盖 | 活塞 | 轴 | O型圈 | 螺栓 |
| GTD |
铝合金型材 （硬质阳极氧化） |
压铸铝合金 （环氧树脂喷涂） |
压铸铝 |
钢 （镀镍磷合金） |
NBR | SUS304 |
| 型号 |
公称压力 PN（MPa） |
试验压力Ps（MPa） |
启闭时间 （S） |
工作温度 （℃） |
适用介质 | |
| 壳体 | 密封 | |||||
| Q611N | 16 | 16 | 24 | 1～２ |
-35～120 |
天然气、油 |
| 35 | 35 | 50 | ||||
| Q614N | 16 | 16 | 24 | 1～２ | ||
| 35 | 35 | 50 | ||||
|

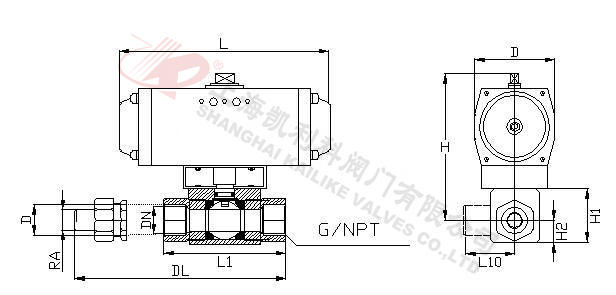

螺纹 G/NPT |
DN | L1 | B | D | H | H1 | H2 | L | H | L10 | 气动执行器 |
| 1/4 | 6 | 69 | 26 | 58 | 150 | 32 | 13 | 165 | 150 | 32 | GT50 |
| 3/8 | 10 | 73 | 32 | 58 | 150 | 38 | 16 | 165 | 150 | 35 | |
| 1/2 | 15 | 85 | 38 | 58 | 150 | 46 | 19 | 165 | 150 | 37 | |
| 3/4 | 20 | 96 | 49 | 70 | 210 | 57 | 24 | 225 | 210 | 47 | GT63 |
| 1″ | 25 | 110 | 60 | 70 | 210 | 60 | 26 | 225 | 210 | 55 | GT75 |
| 11/4 | 32 | 110 | 76 | 70 | 210 | 84 | 38 | 225 | 210 | 70 | GT88 |
| 21/2 | 40 | 120 | 84 | 90 | 260 | 92 | 42 | 255 | 260 | 72 | GT100 |
| 2″ | 50 | 140 | 100 | 120 | 320 | 111 | 50 | 330 | 320 | 80 | GT115 |
| DN | RA | D | DL | 气动执行器 |
| 6 | 10 | M18×1.5 | 91 |
AT50 |
| 8 | 12 | M20×1.5 | 95 | |
| 10 | 14 | M22×1.5 | 104 | |
| 13 | 16 | M24×1.5 | 107 | AT63 |
| 16 | 20 | M30×2 | 113 | |
| 20 | 25 | M36×2 | 134 | AT75 |
| 25 | 30 | M42×2 | 146 | |
| 25 | 38 | M52×2 | 155 | AT100 |
| 32 | 38 | M52×2 | 170 |
声明：【Q611N气动高压球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的Q611N气动高压球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
