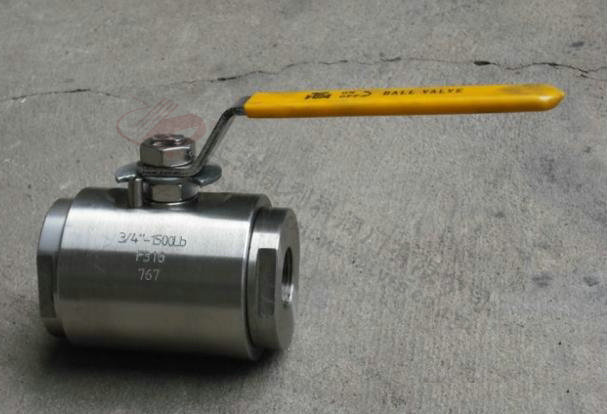

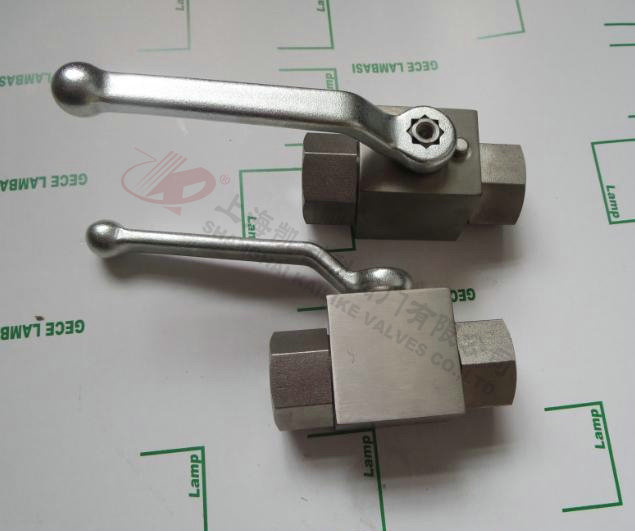

Q11N-160P,320P内螺纹高压球阀
Q11N-160P/320P内螺纹高压球阀主要用于石油，天然气的长距离管线输送管道系统。由于长输管线用阀的独有特征，因而在设计时充分考虑了其承受管道应力的能力，以及安全性，耐候性，长期使用的可靠性等；密封，结构设计属剑阀公司独有。适用于Class 150～2500Lb，工作温度80～550℃的长输管线和一般工业管线，其安全、耐恶劣环境性等的设计均已进行特殊考虑，适用于水、油品、蒸汽、气体、天然气等介质。
|
产品名称： |
内螺纹高压球阀 |
产品型号： |
Q11N-160P/320P |
|
公称通径： |
DN15～DN50 |
结构形式： |
球形 |
|
公称压力： |
1.6Mpa～32.0Mpa、Class 150～2500Lb |
连接方式： |
内螺纹 |
|
适用温度： |
≤550ºC |
驱动方式： |
电动、气动 |
|
阀体材质： |
锻钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油品、蒸汽、气体、天然气 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
Q11N-160P/320P内螺纹高压球阀主要用于石油，天然气的长距离管线输送管道系统。由于长输管线用阀的独有特征，因而在设计时充分考虑了其承受管道应力的能力，以及安全性，耐候性，长期使用的可靠性等；密封，结构设计属凯利科公司独有。适用于Class 150～2500Lb，工作温度80～550℃的长输管线和一般工业管线，其安全、耐恶劣环境性等的设计均已进行特殊考虑，适用于水、油品、蒸汽、气体、天然气等介质。
产品特点
1.本产品所有部件均为锻件
2.采用下装式阀杆,设备倒密封结构
3.采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏
4.密封面采用尼龙 1010，它的磨擦系数通常为巴氏合金的1/3，因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性，与金属不相上下。
5.密封面采用STL合金，可耐磨耐高温。
6防静电、防火设计。
设计标准（美标）
设计和制造标准按照: ASME B16.34,API6D等；
结构长度按照: ASME B16.10；
连接端尺寸按照：ASME B16.5,ASME B16.25；
检验和测试按照: API598；
防火设计按照：API607；
计标标准（国标）
设计和制造标准按照: GB12237—1989通用阀门 法兰和对焊连接钢制球阀
结构长度按照: GB12221；
连接端尺寸按照：JB/T79,GB9113,HG20592；
检验和测试按照: JB/T 9092、GB/T13927-1992 通用阀门 压力试验
主要零件材料
|
零件名称 |
材料 |
|
GB |
ASTM |
|
弹簧 |
60SizMnl |
AISI9260 |
|
阀座 |
25 |
A105 |
|
密封圈 |
PTFE |
PTFE |
|
O型圈 |
NBR |
NBR |
|
螺钉 |
35CrMo |
A193-B7 |
|
垫片 |
PTFE柔性石墨 |
|
下阀杆 |
2Cr13 |
A276-410 |
|
垫片 |
PTFE柔性石墨 |
|
底盖 |
25 |
A105 |
|
阀体、端 |
25 |
A105 |
|
垫片 |
PTFE柔性石墨 |
|
O型圈 |
NBR |
NBR |
|
球体 |
A105+HCr |
|
滑动轴承 |
|
PTFE |
|
阀杆 |
2Cr13 |
A276-410 |
|
注脂阀 |
组件 |
|
垫片 |
PTFE+不锈钢 |
PTFE+304 |
|
填料箱 |
25 |
A105 |
|
压盖 |
25 |
A105 |
|
O型圈 |
NBR |
NBR |
|
支架 |
Q235A |
碳钢 |
|
键 |
45 |
AISI C 1045 |
|
连接套 |
45 |
AISI C 1045 |
|
驱动装置 |
组件(电动或气动装置) |
（内螺纹）结构尺寸图
（NPT螺纹）主要外形尺寸
|
口径 |
d |
L |
L1 |
H |
W |
D |
L3 |
|
流量 |
总长 |
中段瓣总长 |
中心高度 |
手柄长度 |
半插口 |
有效长度 |
|
NPT3/8″ |
10 |
100 |
60 |
62 |
150 |
17.80 |
10 |
|
NPT1/2″ |
14 |
100 |
60 |
65 |
150 |
21.85 |
10 |
|
NPT3/4″ |
19 |
140 |
80 |
74 |
180 |
27.30 |
13 |
|
NPT1″ |
24 |
140 |
80 |
80 |
180 |
34.05 |
13 |
|
NPT11/4″ |
31 |
160 |
9 |
95 |
255 |
42.80 |
13 |
|
NPT11/2″ |
39 |
180 |
100 |
98 |
255 |
48.80 |
13 |
|
NPT2″ |
48 |
200 |
110 |
108 |
255 |
61.35 |
16 |
|
NPT21/2″ |
63 |
- |
- |
- |
- |
74.20 |
16 |
|
NPT3″ |
78 |
- |
- |
- |
- |
90.15 |
16 |
|
NPT4″ |
98 |
- |
- |
- |
- |
115.80 |
19 |
采用：ASME、B16.11-1991标准。
（G螺纹）主要外形尺寸
|
公称通径DN（mm） |
Q11N-100/160、Q11N-100/160P |
Q11N-320、Q11N-320P |
|
管螺纹 |
尺寸（mm） |
管螺纹 |
尺寸（mm） |
|
d |
L |
H |
W |
E |
H |
W |
SW |
L |
|
5 |
1/4 |
11 |
70 |
43 |
108 |
42.5 |
- |
- |
- |
- |
70 |
|
10 |
3/8 |
11 |
70 |
43 |
108 |
42.5 |
- |
- |
- |
- |
- |
|
15 |
1/2 |
11 |
85 |
43 |
108 |
42.5 |
1/2 |
68 |
130 |
41 |
85 |
|
20 |
3/4 |
14 |
95 |
45.5 |
146 |
47.5 |
3/4 |
77 |
180 |
46 |
95 |
|
25 |
1 |
21 |
105 |
59.5 |
146 |
52.5 |
1 |
82 |
180 |
55 |
105 |
|
32 |
11/4 |
25 |
120 |
64.5 |
146 |
60 |
11/4 |
115 |
300 |
70 |
120 |
|
40 |
11/2 |
32 |
130 |
76 |
254 |
65 |
11/2 |
120 |
300 |
80 |
130 |
|
50 |
2 |
38 |
150 |
81 |
254 |
75 |
2 |
130 |
300 |
90 |
130 |
