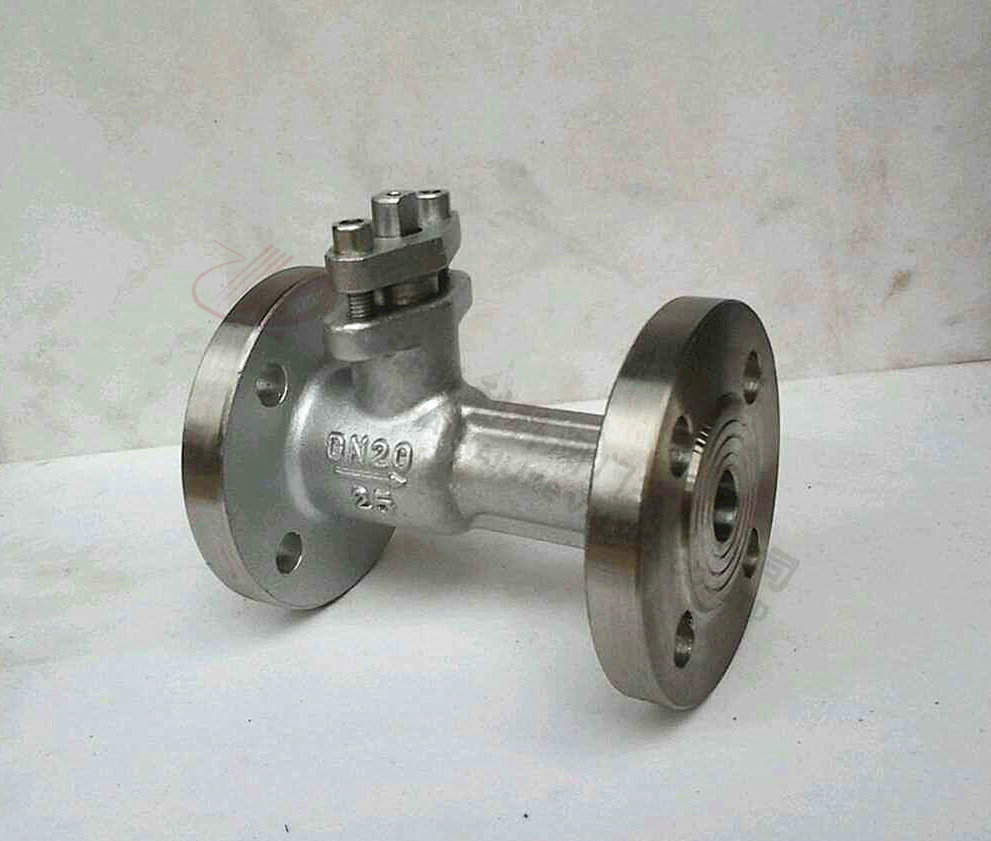

QJ41M法兰高温球阀本公司设计整体高温球阀是采用新型密封材料为阀座，经同类产品聚四氟乙烯做密封的球阀，使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，“剑阀”牌高温球阀与截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用范围，广泛用于石油、化工、橡胶、造纸、制药等行业，可替代截止阀、柱塞阀、快速排污阀。适用介质：水、蒸汽、导热油等酸类，使用温
| 产品名称： | 法兰高温球阀 | 产品型号： | QJ41M |
| 公称通径： | DN15～DN300 | 结构形式： | 球形 |
| 公称压力： | 1.6Mpa～2.5Mpa | 连接方式： | 法兰 |
| 适用温度： | ≤350ºC | 驱动方式： | 手动 |
| 阀体材质： | 铸钢、不锈钢 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 水、油、气体、液体 | 生产厂家： | 上海凯利科阀门有限公司 |
|
型号 |
公称压力 |
强度试验压力 |
密封试验压 |
适用温度 |
适用介质 |
|
QJ41M/F-16P |
1.6 |
2.4 |
1.8 |
-28～+300 (M/F) |
导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质 |
|
QJ41M/F-25P |
2.5 |
3.8 |
2.8 |
-28～+350 (PPN) |
|
序号 |
零部件名称 |
材料 |
|
1 |
阀体 |
球墨铸铁、碳素钢、铸不锈钢 |
|
2 |
密封圈 |
(M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃ |
|
3 |
球 |
不锈钢 |
|
4 |
填料 |
聚四氟乙烯 |
|
5 |
填料压盖 |
QT450－10球墨铸铁 |
|
6 |
阀杆 |
碳素钢、铬不锈钢 |
|
7 |
手柄 |
碳钢 |
|
型号 |
规格 |
尺寸 |
||||||
|
L |
D |
D 1 |
D 2 |
z-φd |
H |
b |
||
|
QJ41M/F-16 |
15 |
130 |
95 |
65 |
45 |
4-14 |
85 |
14 |
|
20 |
150 |
105 |
75 |
55 |
4-14 |
95 |
16 |
|
|
25 |
160 |
115 |
85 |
65 |
4-14 |
103 |
16 |
|
|
32 |
180 |
135 |
100 |
78 |
4-18 |
105 |
18 |
|
|
40 |
200 |
145 |
110 |
85 |
4-18 |
120 |
18 |
|
|
50 |
230 |
160 |
125 |
100 |
4-18 |
195 |
20 |
|
|
65 |
290 |
180 |
145 |
120 |
4-18 |
195 |
20 |
|
|
80 |
310 |
195 |
160 |
135 |
8-18 |
215 |
22 |
|
|
100 |
350 |
215 |
180 |
155 |
8-18 |
253 |
24 |
|
结构特点及作用原理：
该型阀门中的球体、密封圈采用了特殊的加工工艺和最新密封材料，使球体表面粗糙度和圆度达到标准要求，从而提高了密封性能和使用寿命、耐高温的能力。
顺时板动手柄带动阀杆驱动球体旋转，使介质顺利通过。
声明：【法兰高温球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的法兰高温球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
