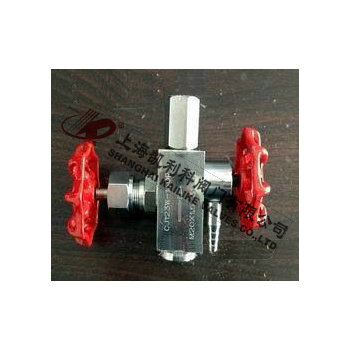

CJ123H多功能压力表针型阀是由内螺纹连接，适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质，适用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他类型的阀门，功能压力表针型阀具有更好的密封性能和耐受压力的能力，一般用于较小流量,较高压力的气体或者液体介质的密封，最合适与与压力表配合。
| 产品名称： | 多功能压力表针型阀 | 产品型号： | CJ123H |
| 公称通径： | DN6 | 结构形式： | 多功能 |
| 公称压力： | 25.0MPa～32.0MPa | 连接方式： | 内螺纹 |
| 适用温度： | -40ºC～+540ºC | 驱动方式： | 手动（一字形手柄或菊花形手轮） |
| 阀体材质： | 铸钢、不锈钢 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 水、油、蒸汽、空气等气体 | 生产厂家： | 上海凯利科阀门有限公司 |
| 型号 | 公称压力(MPa) | 试验压力(MPa) | 工作压力(MPa) | 工作温度(℃) | 适用介质 | ||
| 壳体 (MPa) | 密封 (液) | 密封 (气) | |||||
| CJ123H-250-DN15 | 25.0 | 37.5 | 27.5 | 0.6 | 25.0 | P≤540℃ | 液化石油气水、酸、蒸汽、油品等 |
| C≤425℃ | |||||||
|
序号 NO. |
零件名称 Part name |
材质 Material |
| 1 | 取样手柄Sampling Handle | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 内六角螺钉Hexagon Screw | 20# A105 SS304 SS304L SS316 SS316L |
| 3 | 取样阀杆Sampling Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 4 | 取样管 Sampling tube | 20# A105 SS304 SS304L SS316 SS316L |
| 5 | 螺纹套Wrap | 20# A105 SS304 SS304L SS316 SS316L |
| 6 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L |
| 7 | 阀盖垫片 Bonnet Gasket | 紫铜(Red copper) PTFE RTFE |
| 8 | 阀盖Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
| 9 | 填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
| 10 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
| 11 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
| 12 | 锁紧螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 13 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 14 | 手轮 Handle | 20# A105 SS304 SS304L SS316 SS316L |
| 15 | 带帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
| 型号 |
公称通径 DN |
M1 | M2 | L1 | L2 | H | D0 |
| CJ123H-250 | DN6 | M20X1.5 | G1/2 | 54 | 46 | 93 | ø60 |
声明：【CJ123H多功能压力表针型阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的CJ123H多功能压力表针型阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
