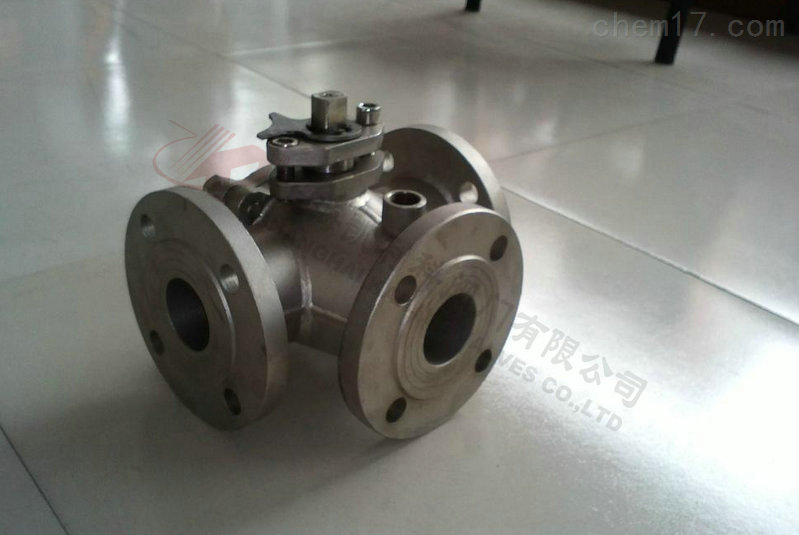

BQ44F,BQ45F三通保温球阀

产品名称：	三通保温球阀	产品型号：	BQ44F/BQ45F
公称通径：	DN15～DN300	结构形式：	球形
公称压力：	1.6Mpa～6.4Mpa	连接方式：	法兰
适用温度：	≤450ºC	驱动方式：	手动、电动、气动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、气体、液体	生产厂家：	上海凯利科阀门有限公司

产品说明

BQ44F/BQ45F保温三通球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。保温三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。

产品特点

1、两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。（如流向图A）
2、四阀座密封三通球阀具有造型美观，结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流分流。（如流向图B）

流向选型

保温三通球阀一般采用两面阀座结构，如流向图A所示两种工况。选用两阀座L型结构（即BQ44F型）。流向图B中①和④两种工况亦可选用两阀座T型结构（即 BQ45F型）。流向图B中②和③两种工况必须选用四阀座T型结构（即BQ45型）。其余工况也可选用四阀座结构，但应在订货合同中注明阀座结构。如阀门有其它要求请参阅样本《球阀的型号编制方法》填写相应的要求代号。

零件材料及主要参数

主要零件材料

阀体

WCB

ZG1Cr18Ni9Ti

CF8(304)

CF3 (304L)

ZG18Ni12Mo2T

CF8M (316)

CF8M (316L)

球体、阀杆

2Cr13

1Cr18Ni9Ti

0Cr18Ni9 (304)

0Cr19Nill (304L)

1Cr18Ni12Mo2Ti

0Cr17Ni12Mo2 (316)

0Cr17Ni12Mo2 (316L)

密封圈

聚四氟乙烯　对位聚笨

填料、垫圈

V型聚四氟乙烯　柔性石墨环　聚四氟乙烯片　柔性石墨复合垫

适用 工况

适用介质

重油、胶类等

硝酸腐蚀性介质

强氧化性介质

醋酸等腐蚀性介质

尿素等腐蚀性介质

适用温度

-28~300℃

应用 规范

法兰尺寸

JB79-59、SH3406、GB9113、HG20597-97ANS1 B16.5JIS B2212-2214

体验试验按

GB/T13927-89JB/T9092-99

其余制造规范均按本厂标准

外形结构图



（国标）主要外形及连接尺寸

尺寸	inch	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"
	DN	15	20	250	40	40	50	65	80	100	125	150	200	250	300
	mm	140	160	180	200	220	240	260	280	320	380	440	540	-	-
L	mm	90	95	105	115	135	140	155	185	210	275	305	335	-	-
H	mm	140	140	155	250	250	350	350	420	700	1000	1300	1800	-	-
W	mm	70	80	90	100	110	120	130	140	160	190	220	270	-	-

（美标）主要外形及连接尺寸

150Lb-300Lb
尺寸	inch	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	5"	6"	8"	10"	12"
	DN	15	20	250	40	40	50	65	80	100	125	150	200	250	300
L	mm	140	160	180	200	220	240	260	280	320	380	440	540	-	-
H	mm	90	95	105	115	135	140	155	185	210	275	305	335	-	-
W	mm	140	140	155	250	250	350	350	420	700	1000	1300	1800	-	-

声明：【BQ44F,BQ45F三通保温球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的BQ44F,BQ45F三通保温球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
