AX742X安全泄压持压阀

产品名称：	安全泄压持压阀	产品型号：	AX742X
公称通径：	DN40～DN1600	结构形式：	弹簧式
工作压力：	1.0MPa～1.6MPa～2.5MPa	连接方式：	法兰
适用温度：	-0ºC～+80ºC	功能作用：	安全泄压持压
阀体材质：	铸铁、铸钢、不锈钢、黄铜	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、污水	生产厂家：	上海凯利科阀门有限公司

产品说明

AX742X安全泄压持压阀由主阀和针型调节阀、导阀、球阀及接管系统组成，主阀阀体采用全通道、直流式、流线型设计，并采用膜片式或活塞式两类结构。本产品利用设定调压导阀弹簧压力和调节针型阀开度设定出口压力，并通过接管系统和控制室的反馈作用来稳定出口压力。AX742X安全泄压/持压阀利用针型调节阀、导阀进行水压自力控制，不需要附加其它装置和能源，维护保养简便，受进口压力和流量影响小，压力控制准确度高，减压稳压可靠。

结构特点

1、压力控制稳定可靠。导阀、主阀连续工作，下游压力变化连续、平稳，受进口压力影响小。
2、操作方便。工作压力调定后，当上游压力或流量变动时主阀自动调节，稳定了下游压力。
3、阀体采用了全通道、直流式、流线型设计。水力损失小，节能效果好。

工作原理

AX742X安全泄压持压阀当管道从进水端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上，当出口压力高于导阀设定值时，导阀关闭，控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。
AX742X安全泄压持压阀当出口压力降到导阀设定压力时导阀开启，控制室向下游排水。由于导阀的排水量大于针阀的进水量，主阀控制室压力下降，进口压力使主阀开启。稳定状态下，控制室进水、排水相同，开度不变，出口压力不变。调节导阀弹簧即可设定出口压力。

技术参数

公称压(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	调压范围(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	0-1.0	水	0-80
1.6	2.4	1.76	0-1.6
2.5	3.75	2.75	0-2.5

主要零件

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金/2Cr13
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
缸套活塞(活塞型)	2Cr13
膜片(膜片型)	夹织物丁腈橡胶
调节阀球阀	铜合金
过滤器	不锈钢

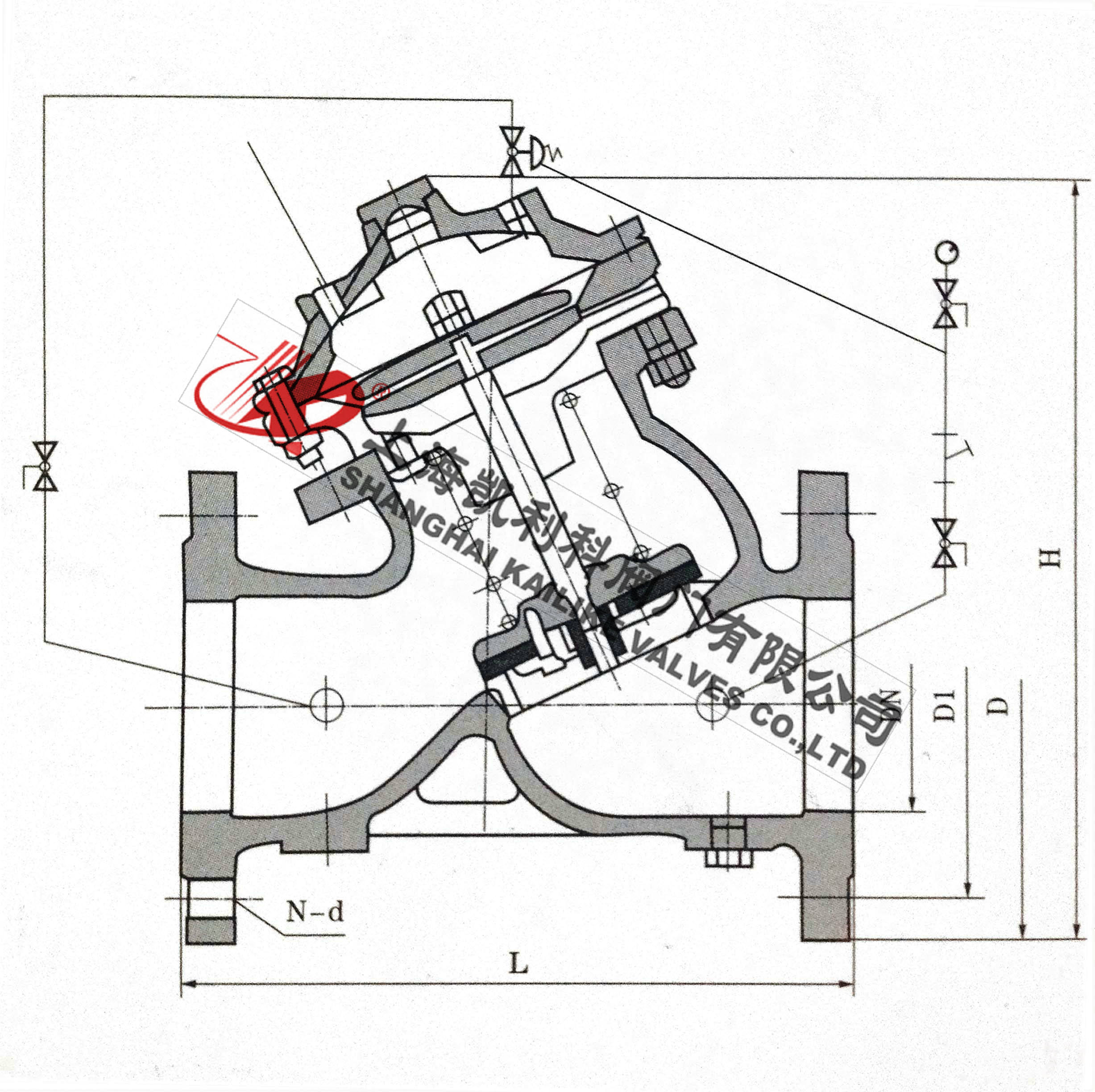

外形结构图



主要外形尺寸

DN	L	H	n-Φd
	mm	mm	PN1.0	PN1.6	PN2.5
40	240	270	4-17.5	4-17.5	4-18
50	240	270	4-17.5	4-17.5	4-18
65	270	340	4-17.5	4-17.5	8-18
80	300	400	8-17.5	8-17.5	8-18
100	350	440	8-17.5	8-17.5	8-22
125	400	460	8-17.5	8-17.5	8-26
150	480	500	8-22	8-22	8-26
200	500	640	8-22	12-22	12-26
250	605	690	12-22	12-26	12-30
300	700	820	12-22	12-26	16-30
350	800	950	16-22	16-26	16-33
400	900	1400	16-26	16-30	16-36
450	1000	1580	20-26	20-30	20-36
500	1100	1600	20-26	20-33	20-36
600	1300	1815	20-30	20-36	20-39
700	1400	2040	24-30	24-36	24-42
800	1500	2350	24-33	24-39	24-48
900	1700	2606	28-33	28-39	28-48
1000	1900	2765	28-36	28-42	28-56
1200	2050	2950	32-39	32-48	32-55
1400	2200	3180	36-42	36-48	36-60
1600	2400	3400	40-48	40-55	40-60

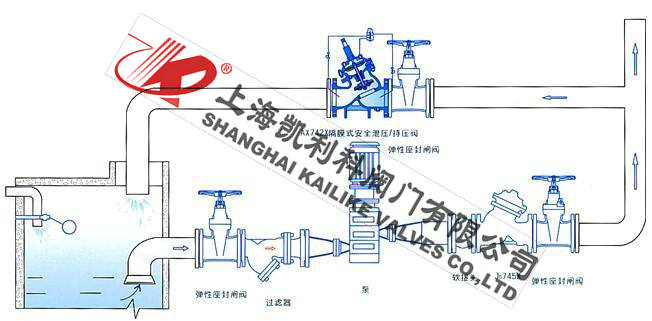

安装示意图


AX742X安全泄压/持压阀一般安装在供水管网系统的上游，实现对其下游管网或装置的减压稳压功能。AX742X安全泄压/持压阀广泛用于高层建筑、生活区域或其它供水管网系统的水压控制。


声明：【AX742X安全泄压持压阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的AX742X安全泄压持压阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
