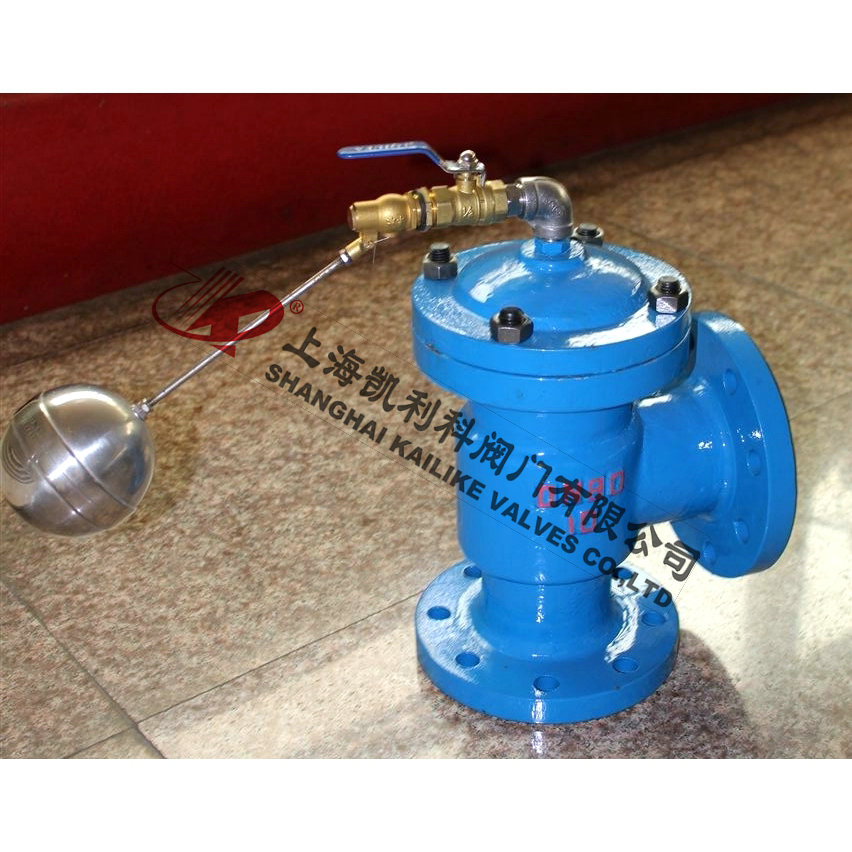

H142X液压水位控制阀
H142X液压水位控制阀是一种自动控制水箱、水塔液面水位高度的水力控制阀。当水面下降超过预设值时，浮球阀打开，活塞上腔室压力降低，活塞上下形成压差，在此压差作用下阀瓣打开进行供水作业；当水位上升到预设高度时，浮球阀关闭，活塞上腔室压力不断增大致使阀瓣关闭停止供水。如此往复自动控制液面在设定高度，实现自动供水功能。
|
产品名称： |
液压水位控制阀 |
产品型号： |
H142X |
|
公称通径： |
DN40～DN350 |
结构形式： |
液压浮球式 |
|
工作压力： |
1.0MPa～1.6MPa |
连接方式： |
法兰 |
|
适用温度： |
-0ºC～+80ºC |
功能作用： |
控制水位 |
|
阀体材质： |
铸铁、铸钢、不锈钢、黄铜 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、污水 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
H142X液压水位控制阀是一种自动控制水箱、水塔液面水位高度的水力控制阀。当水面下降超过预设值时，浮球阀打开，活塞上腔室压力降低，活塞上下形成压差，在此压差作用下阀瓣打开进行供水作业；当水位上升到预设高度时，浮球阀关闭，活塞上腔室压力不断增大致使阀瓣关闭停止供水。如此往复自动控制液面在设定高度，实现自动供水功能。
作用原理
H142X液压水位控制阀适用于工矿企业、民用建筑中各种水箱（池）、水塔的自动供水系统。并可用作常压锅炉循环供水控制阀。当水池或水塔内水位下降，浮球阀开启排水时，进水管内有压水将阀内活塞托起，密封面打开，阀门即开启供水，当水位上升到控制阀时，浮球阀关闭，活塞下移将密封面封闭，阀门即停止供水。
结构特点
1、运用液压原理控制，结构新颖合理。
2、工作平稳可靠。在规定的使用压力范围内，可保证无水锤冲击。
3、重量轻，体积小。
4、安装维修方便。
外形结构图
主要外形尺寸
|
公称通径（mm） |
尺 寸（mm） |
|
L |
H |
|
40 |
107 |
235 |
|
50 |
115 |
243 |
|
65 |
125 |
258 |
|
80 |
135 |
280 |
|
100 |
146 |
307 |
|
125 |
165 |
358 |
|
150 |
180 |
400 |
|
200 |
215 |
490 |
|
250 |
255 |
576 |
|
300 |
285 |
663 |
|
350 |
325 |
750 |

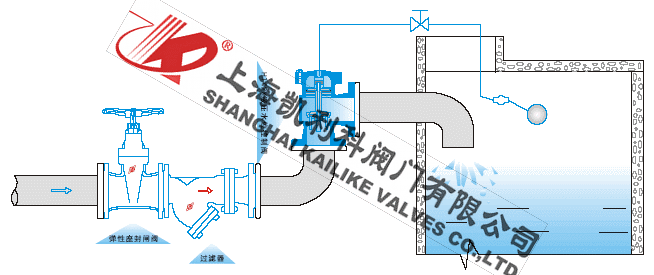

安装示意图
声明：【H142X液压水位控制阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的H142X液压水位控制阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
