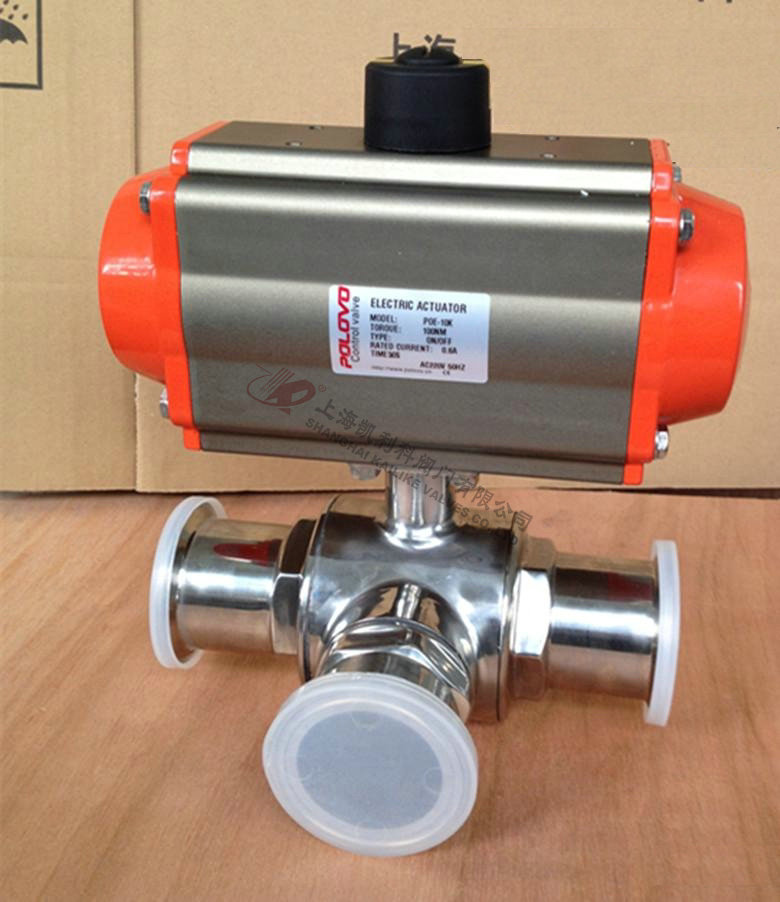

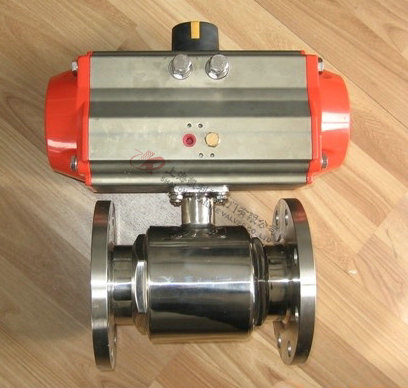

Q681F卫生级气动球阀
Q681F卫生级气动球阀采用SUS304、316、316L制作，高档抛光设备处理，达到表面精密度要求有快装、法兰、焊接、螺纹连接方式，广泛用于食品、饮料、制药、乳制品、啤酒以及精细化工。
|
产品名称： |
卫生级气动球阀 |
产品型号： |
Q681F |
|
公称通径： |
DN15～DN100 |
结构形式： |
球形 |
|
公称压力： |
1.6Mpa～4.0Mpa |
连接方式： |
法兰、卡箍（快装）、螺纹、焊接 |
|
适用温度： |
≤150ºC |
驱动方式： |
手动、电动、气动 |
|
阀体材质： |
不锈钢304/316/316L |
制造标准： |
国标GB、德国DIN、美国API、ANSI、ISO |
|
适用介质： |
食品、水、油、气体、液体 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
Q681F卫生级气动球阀采用SUS304、316、316L制作，高档抛光设备处理，达到表面精密度要求,有快装、法兰、焊接、螺纹连接方式，广泛用于食品、饮料、制药、乳制品、啤酒以及精细化工。可以满足食品、生物制药领域各种介质的特殊要求，其光滑、无缝、自动排空手工艺流体通道还非常适用于蒸汽踏它就地清洗的需要，在制造加工过程中严格按FDA要求进行质量临控，采用电脑三维设计，是为GMP要求而制造的。能够满足食品、生物制药领域各种介质的特殊要求，其光滑、无缝、自动排空手工艺流体通道还非常适用于蒸汽其他
技术参数
|
金属材质 |
与产品接触的部件 |
304/304L/316/316L |
|
不与产品接触的部件 |
304/304L/316/316L |
|
可提供EN 10204 3.1B证书书 |
|
密封材质 |
标配 |
EPDM/PTFE |
|
选配 |
FPM/PTFE，HNBR/PTFE，Silicone/PTFE |
|
温度 |
连续工作温度 |
-20~+135℃(EPDM) |
|
灭菌温度 |
150℃(max 20min) |
|
压力 |
工作压力 |
0~5bar(standard) |
|
控制气源压力 |
5~8bar |
|
表面处理 |
内表面处理 |
Ra≤0.8μm |
|
外表面处理 |
亚光 |
|
连接 |
连接标准 |
焊接端: DIN 11850 系列2 |
|
焊接端: Inch管径标准 |
|
连接方式:焊接、快装、螺纹\等常用连接方式 |

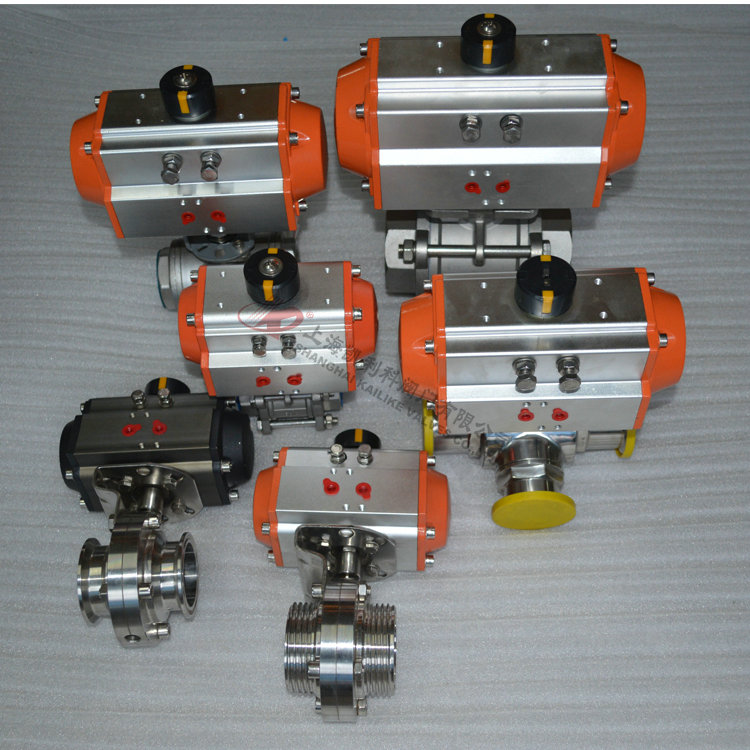

气动执行器介绍
采用新型GT系列或AT系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用AW型系列气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。
外形结构图
主要外形尺寸
|
规格 |
d |
D |
L |
A |
H |
执行器 |
|
Ø20 |
16 |
50.5 |
102 |
144 |
144 |
AT050 |
|
Ø25 |
21 |
50.5 |
117 |
144 |
149 |
AT050 |
|
Ø32 |
29 |
50.5 |
125 |
144 |
156 |
AT050 |
|
Ø40 |
35 |
50.5 |
140 |
163 |
180 |
AT063 |
|
Ø50 |
47 |
64 |
180 |
214 |
206 |
AT075 |
|
Ø65 |
59 |
77.5 |
200 |
214 |
212 |
AT075 |
|
Ø76 |
72 |
91 |
220 |
252 |
230 |
AT088 |
|
Ø89 |
80 |
106 |
235 |
252 |
235 |
AT088 |
|
Ø102 |
97 |
119 |
275 |
270 |
256 |
AT100 |

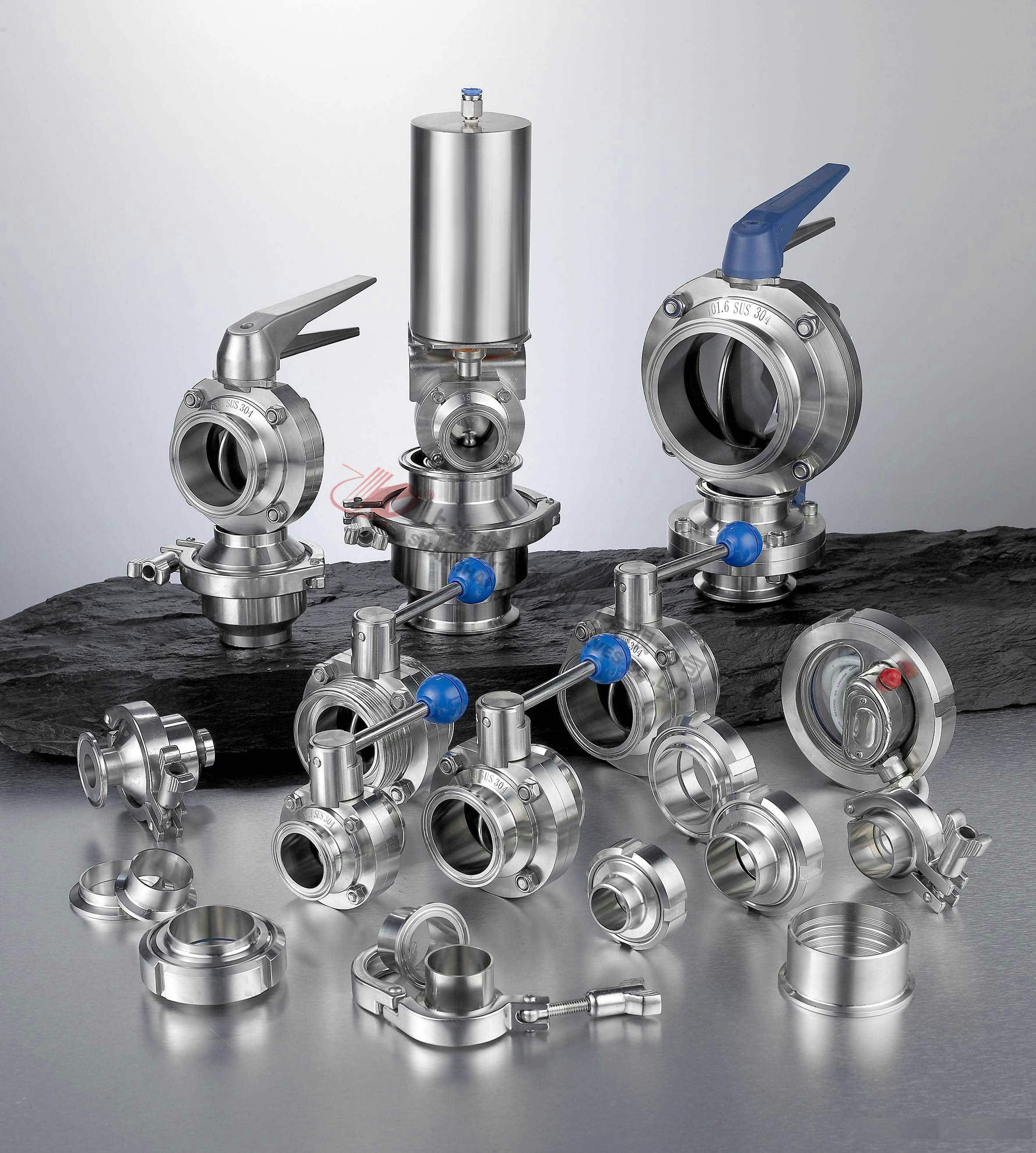

卫生级阀门系列
声明：【Q681F卫生级气动球阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的Q681F卫生级气动球阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
