呼吸阀工作原理（图）
来源：www.fm058.com作者：上海凯利科阀门有限公司更新时间：2023-03-31 10:03:39
呼吸阀(Breathing Valve）用于储罐气压平衡，减少介质挥发的安全节能产品，其原理是利用正负压阀盘的重量来控制储罐的排气正压和吸气负压；确保罐内的压力不再继续下降或上升，让罐内与罐外的气压平衡，是保护储罐的安全装置。
呼吸阀工作原理（图）
 |
1、当罐内介质的压力在呼吸阀的控制操作压力范围之内时，呼吸阀不工作，保持油罐的密闭性；

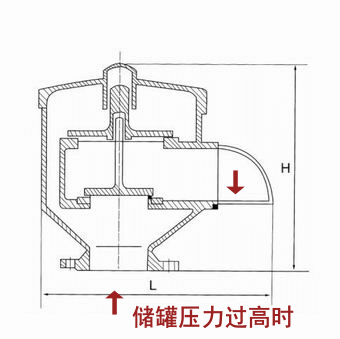

2、当储罐内压力过高时（作业人员往储罐输送汽油时，罐内开始增压）达到设定的压力时，呼吸阀开始工作，呼吸阀正压阀盘被打开，将储罐内产生的气压开始往外排出，当罐体内的压力低于设定压力时，呼吸阀密封板关闭，保持关闭状态，防止罐内介质挥发。
3、当储罐内产生负压时（作业人员往储罐外输送汽油时，罐内开始产生负压）达到设定的负压时，呼吸阀开始工作，呼吸阀负压阀盘被打开，空气将吸入储罐内，当罐体内的压力恢复正常设定压力时，呼吸阀密封板关闭，保持关闭状态，防止罐内介质挥发。
|
呼吸阀结构原理
呼吸阀是指既保证贮罐空间在一定压力范围内与大气隔绝、又能在超过或低于此压力范围时与大气相通（呼吸）的一种阀门。其作用是防止贮罐因超压或真空导致破坏，同时可减少贮液的蒸发损失。主要由阀座、阀罩、保护罩及由真空和压力控制的两组启闭装置组成。启闭装置包括阀瓣、导杆、弹簧、弹簧座及密封环等。当罐内压力达到额定呼出正压时，压力阀瓣开启，罐内蒸气排出；当罐内真空度达到额定吸入负压时，真空阀瓣开启，空气进入。
1、呼吸阀主要由阀体，正压阀盘，负压阀盘组成。
2、紧定式呼吸阀通常用于低压直通管道，密封性能完全取决于塞子和塞体之间的吻合度好坏，其密封面的压紧是依靠拧紧下部的螺母来实现的。一般用于PN≤0.6Mpa。
3、填料式呼吸阀是通过压紧填料来实现塞子和塞体密封的。由于有填料，因此密封性能较好。通常这种呼吸阀有填料压盖，塞子不用伸出阀体，因而减少了一个工作介质的泄漏途径。这种呼吸阀大量用于PN≤1Mpa的压力。
4、自封式呼吸阀是通过介质本身的压力来实现塞子和塞体之间的压紧密封的。塞子的小头向上伸出体外，介质通过进口处的小孔进入塞子大头，将塞子向上压紧，此种结构一般用于空气介质。
5、油封式呼吸阀现在呼吸阀的应用范围不断扩大，出现了带有强制润滑的油封式呼吸阀。由于强制润滑使塞子和塞体的密封面间形成一层油膜。这样密封性能更好，开闭省力，防止密封面受到损伤。
