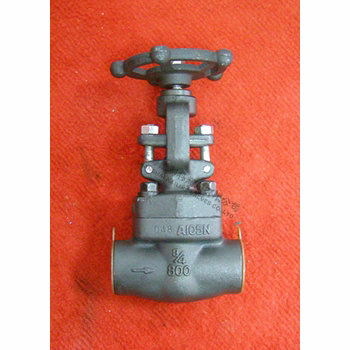

Z11Y,Z41Y,Z61Y锻钢闸阀
Z11Y、Z41Y、Z61Y锻钢闸阀适用于ANSI Class 150～2500，工作温度＜600℃的石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动、气动等。
|
产品名称： |
锻钢闸阀 |
产品型号： |
Z11Y、Z41Y、Z61Y |
|
公称通径： |
DN15～DN100 |
结构形式： |
闸板式 |
|
公称压力： |
1.6Mpa～42.0Mpa/150LB-2500LB |
连接方式： |
法兰、内螺纹、承插焊、焊接 |
|
适用温度： |
-20ºC～+150ºC～425ºC～550ºC |
驱动方式： |
手动、伞齿轮、电动、气动、液动 |
|
阀体材质： |
锻钢、锻不锈钢、A105、A182、F22、F304 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油、蒸汽 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
Z11Y、Z41Y、Z61Y锻钢闸阀适用于ANSI Class 150～2500，工作温度＜600℃的石油、化工、火力电站等各种工况的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动、气动等。
引用标准
设计与制造：API 600
结构长度：ANSI B 16.10
压力温度等级：ANSI B 16.34
试验与检验：API 598
设计形式
锻钢闸阀有三种体盖连接设计形式。第一种是体盖螺栓连接锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖用螺栓连接，缠绕式垫片密封，优点是便于维修。第二种体盖焊接连接锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖全焊密封，优点是无外泄漏。第三种是压力自紧式阀盖锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，内压自密封环密封，优点是内部压力越大，其密封性能越好。
结构特点
1.产品设计制造按API标准，密封可靠，性能优良、能与进口设备配套使用。
2.600Lb以上闸板与阀座密封采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好、使用寿命长
3.阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
4.采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
5.阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
6.1500LB、2500LB中腔采用压力自紧式密封结构。密封性能随内压升高而升高，可靠性高。
7.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠，填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。
采用以下结构
全径或缩径
结构长度按ANSI B16.10
法兰尺寸按ANSI B16.5
压力自紧式阀盖
明杆支架型（OS&Y）
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖
法兰标准符合API 602，MSS-SP-118（可采用标准）和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-Sp-25。
标准材质明细表
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
Type A105N |
Type F22 |
Type F304(L) |
Type F316(L) |
|
1 |
阀体 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
阀座 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
闸板 |
A182 F430 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
阀杆 |
A182 F6a |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
|
6 |
阀盖 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
7 |
阀盖螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
8 |
圆柱销 |
A276 420 |
A276 304 |
|
9 |
填料压套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
|
10 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
11 |
填料压板 |
A105 |
A182 F304 |
|
12 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
13 |
阀杆螺母 |
A276 420 |
|
14 |
锁紧螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
铭牌 |
SS |
|
16 |
手轮 |
A197 |
|
17 |
润滑垫片 |
A273 431 |
|
18 |
填料 |
柔性石墨 |
PTFE |
|
适用介质 |
水、蒸汽、油品等 |
水、蒸气、油品等 |
硝酸、醋酸等 |
|
适用温度 |
-29°C～425°C |
-29°C～550°C |
-29°C～200°C |
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
外形结构图
主要外形尺寸（mm)和重量（Kg）
|
NPS |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
L(RF)
L1(BW) |
150Lb |
108 |
117 |
127 |
140 |
165 |
203 |
|
300Lb |
145 |
152 |
165 |
178 |
190 |
216 |
|
600Lb |
165 |
190 |
216 |
229 |
241 |
292 |
|
H（开） |
150,300Lb |
158 |
169 |
197 |
236 |
246 |
283 |
|
600Lb |
169 |
197 |
236 |
246 |
283 |
320 |
|
W |
100 |
100 |
125 |
160 |
160 |
180 |
|
重量 |
150 |
RTJ |
4.5 |
5.2 |
8.2 |
11.5 |
12.5 |
20.3 |
|
BW |
2.8 |
3.3 |
5.4 |
7.1 |
8.2 |
12.5 |
|
300 |
RTJ |
4.8 |
6.2 |
9.3 |
14 |
15.5 |
23.4 |
|
BW |
3.5 |
4.4 |
6.8 |
8.1 |
9.2 |
15.4 |
|
600 |
RTJ |
5.9 |
7.4 |
10.4 |
16.2 |
17.5 |
18.3 |
|
BW |
4.5 |
5.1 |
8.2 |
10.5 |
12.4 |
20.1 |
|
NPS |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
|
L(RTJ) |
900-1500Lb |
216 |
229 |
254 |
279 |
305 |
371 |
|
L1(BW) |
900-1500Lb |
216 |
229 |
254 |
279 |
305 |
368 |
|
H（开） |
197 |
197 |
236 |
246 |
283 |
330 |
|
W |
125 |
125 |
160 |
160 |
180 |
200 |
|
重量 |
RTJ |
7.2 |
11.5 |
15.6 |
16.2 |
22.6 |
32.8 |
|
BW |
5.2 |
9.3 |
12.4 |
13.8 |
18.9 |
27.5 |
|
|
|
|
|
|
|
|
|
|
|
|
声明：【Z11Y,Z41Y,Z61Y锻钢闸阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的Z11Y,Z41Y,Z61Y锻钢闸阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
