一、气动球阀工作原理（图）
气动球阀是一种常见的控制元件，是通过旋塞阀变化而来。不同的是旋塞阀是圆形，有圆形孔通过它的轴线。那么气动球阀的用途是什么呢？结构又是什么？下面就让小编给大家讲解一下。
二、气动球阀作用
气动球阀的工作原理是靠旋转阀芯来使阀门畅通或闭塞。气动球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
气动球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
气动球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。
三、气动球阀结构
1.浮动气动球球阀
气动球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。
浮动气动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构，广泛用于中低压球阀。

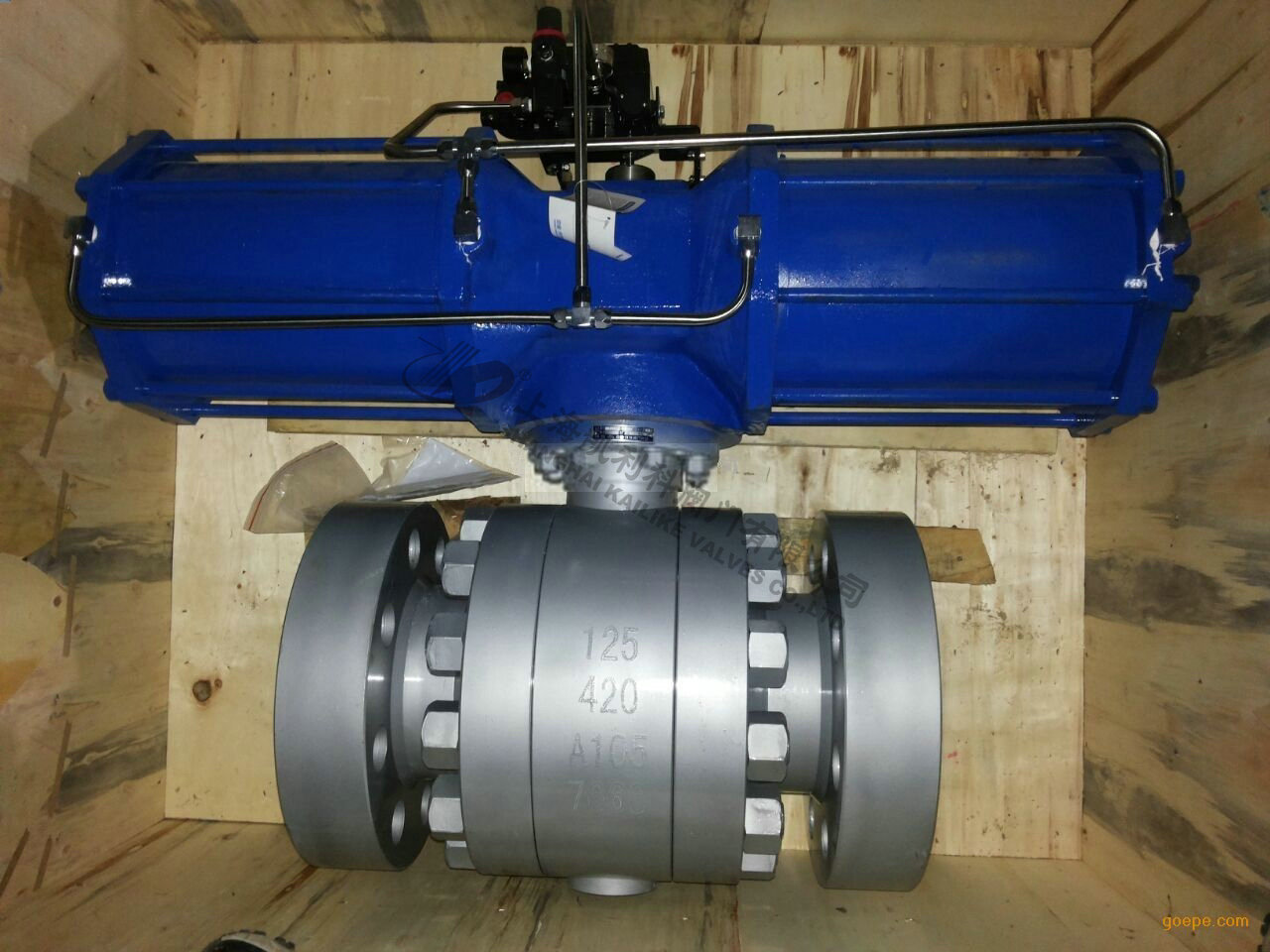

2.固定球气动球阀
气动球阀的球体是固定的，受压后不产生移动。固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。
为了减少气动球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。
3.弹性球气动球阀
气动球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造，密封比压很大，依靠介质本身的压力已达不到密封的要求，必须施加外力。这种阀门适用于高温高压介质。
弹性球体是在球体内壁的下端开一条弹性槽，而获得弹性。当关闭通道时，用阀杆的楔形头使球体涨开与阀座压紧达到密封。在转动球体之前先松开楔形头，球体随之恢复原原形，使球体与阀座之间出现很小的间隙，可以减少密封面的摩擦和操作扭矩。
Q647MF气动卸灰球阀（喷煤粉专用球阀）
Q647MF气动卸灰球阀属于喷煤粉专用球阀是作为控制含尘、含固体粉末，特别适用于高炉煤粉喷吹、空气管路及喷枪管路等系统。采用双阀杆结构，可长期保持开启和关闭的位置精度；开启和关闭

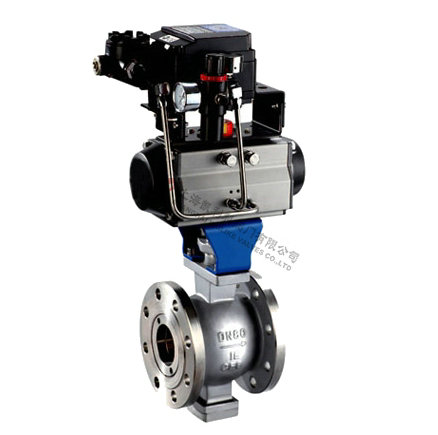

气动V型球阀
气动V型球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的最佳控制特性结合成一体既可用作控制调节阀，又可作关断切断阀。球芯上的V形切口与金属阀

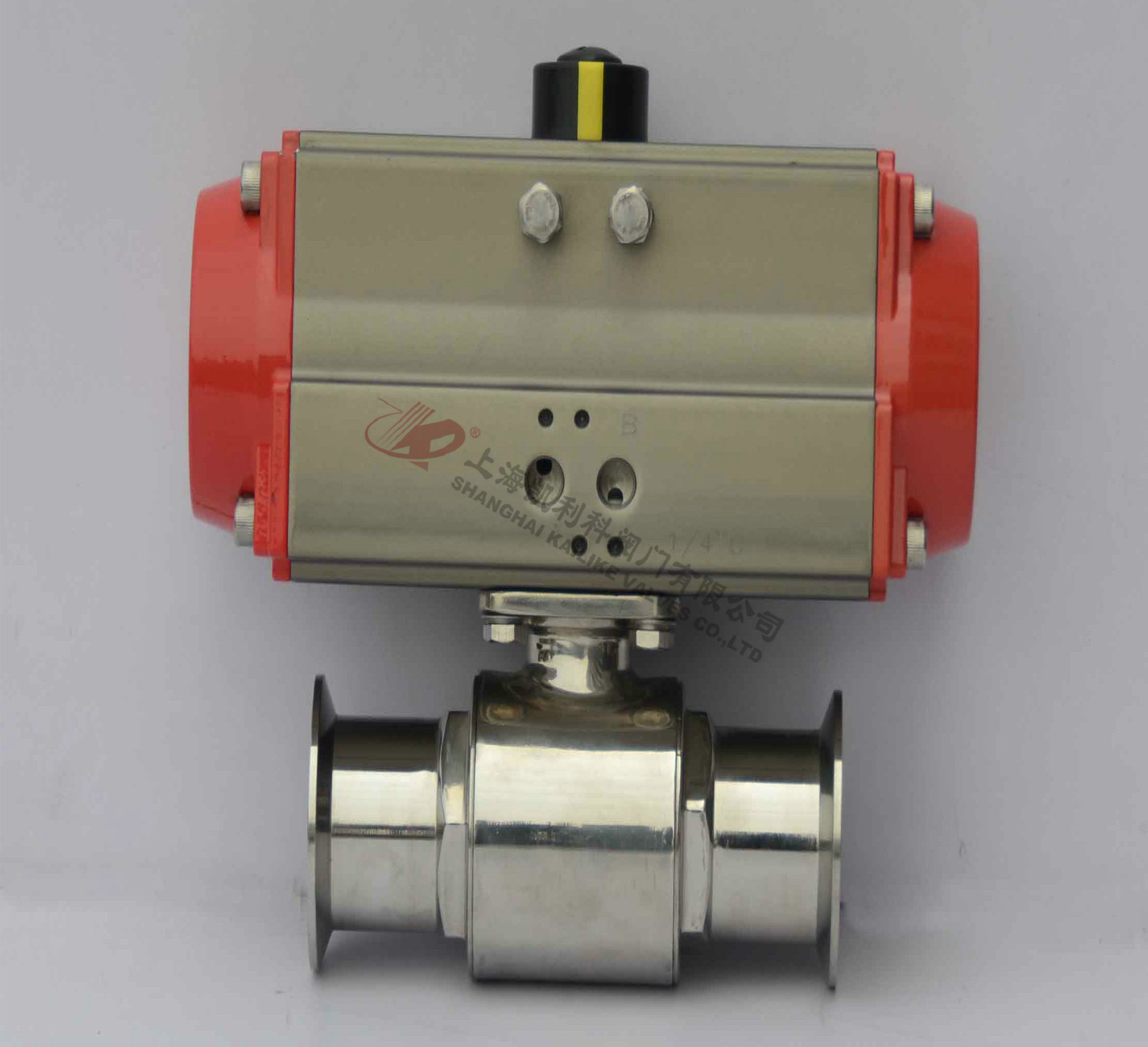

Q681F卫生级气动球阀
Q681F卫生级气动球阀采用SUS304、316、316L制作，高档抛光设备处理，达到表面精密度要求有快装、法兰、焊接、螺纹连接方式，广泛用于食品、饮料、制药、乳制品、啤酒以及精细化工。
气动切断球阀,气动O型切断球阀
Q641F气动切断球阀、气动O型切断球阀一种转角为90°的旋转类球阀，也可称为"气动O型球阀"。是采用角行程气动执行器及球阀组成。是在引进国外先进技术的基础上进行特殊设计、精心制造的产

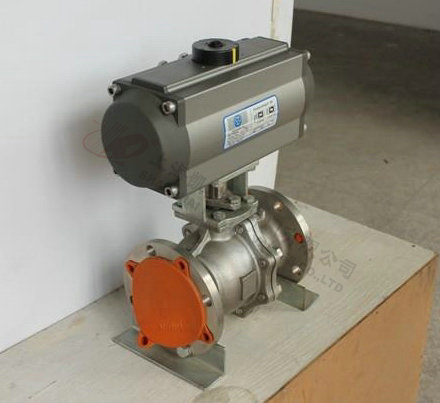

Q641F不锈钢气动球阀
Q641F/H不锈钢气动球阀采用高精度气动执行器及精铸球阀组成。主要分为气动软密封球阀（≤200°）及气动硬密封球阀（≤550°）两大类。气动球阀具有结构紧凑、体积精小、运行可靠、流阻系数
Q641F气动调节球阀
Q641F气动调节球阀是一种转角为90°的旋转类球阀，也可称为"气动O型球阀"。是采用角行程气动执行器及球阀组成。是在引进国外先进技术的基础上进行特殊设计、精心制造的产品。气动调节球阀

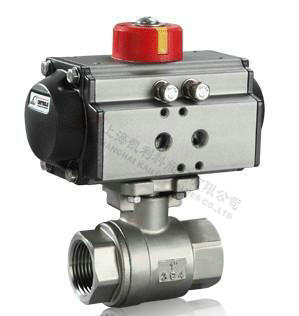

Q611F气动两片式球阀
Q611F气动二片式球阀是由气动执行器与两片式球阀组成，利用压缩空气作为能源，接受气动信号或电气定位器等附件信号进行工作，具有结构简单、操作方便等优点。提高了使用寿命，气缸内输

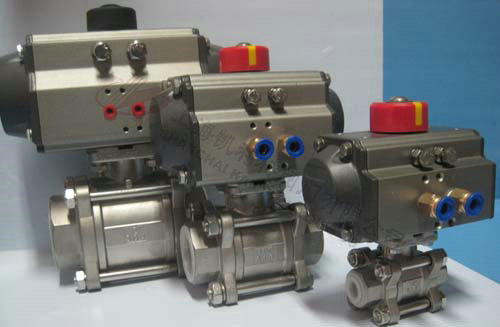

Q611F气动三片式球阀
Q611F气动三片球阀是由气动执行器与三片式球阀组成，利用压缩空气作为能源，接受气动信号或电气定位器等附件信号进行工作，具有结构简单、操作方便等优点。提高了使用寿命，气缸内输入

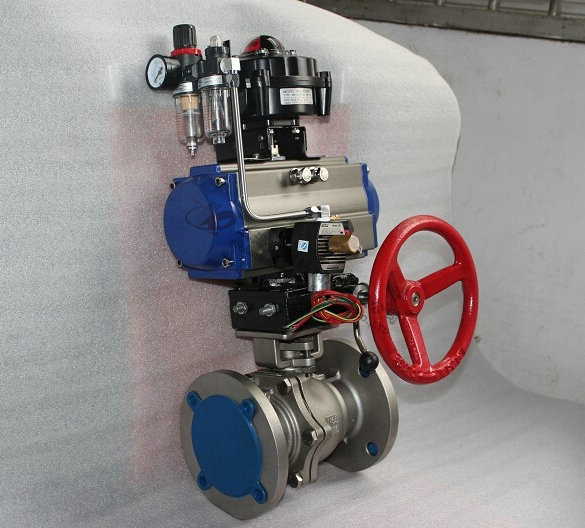

Q641F气动带手动球阀
Q641F/H气动带手动球阀采用高精度气动执行器及精铸球阀组成。主要分为气动软密封球阀（≤200°）及气动硬密封球阀（≤550°）两大类。气动球阀具有结构紧凑、体积精小、运行可靠、流阻系数
Q611N气动高压球阀
Q611N气动高压球阀是双（单）作用气动活塞式执行器与高压球阀组成，是一种自动控制和遥控的新型阀门。广泛的用于加气站、装罐车等高压管道，其连接形式分内螺纹（G/NPT）、焊接、卡套等
GUQ气动高真空球阀
GUQ气动高真空球阀是通过电磁换向阀改变气路方向，控制执行气缸来驱动球阀，达到接通或切断真空(压力)系统管道路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、
Q641F46气动衬氟球阀
Q641F46气动衬氟球阀是由气动执行机构和O型衬氟球阀组成。阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蚀性和密封性。气动衬氟球阀主要用于对

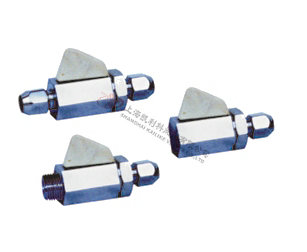

气动管路球阀
QY-1、QY-2、QY-3气动管路球阀结构简单、操作方便、流体阻力小、密封性能可靠、使用寿命长，适用于多种连接管路形式，制造材料：20#，1Cr18Ni9Ti0Cr18Ni12Mo2Ti316L，配管：铜管Φ6，Φ8，Φ10，钢管Φ
Q647F,Q647Y,Q647H气动固定球阀
Q647F、Q647Y、Q647H气动固定球阀用于天然气、油品、化工、冶金、城建、环保、制药、食品等行业，其中抗硫系列产品适用于含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。硬密封可以耐磨

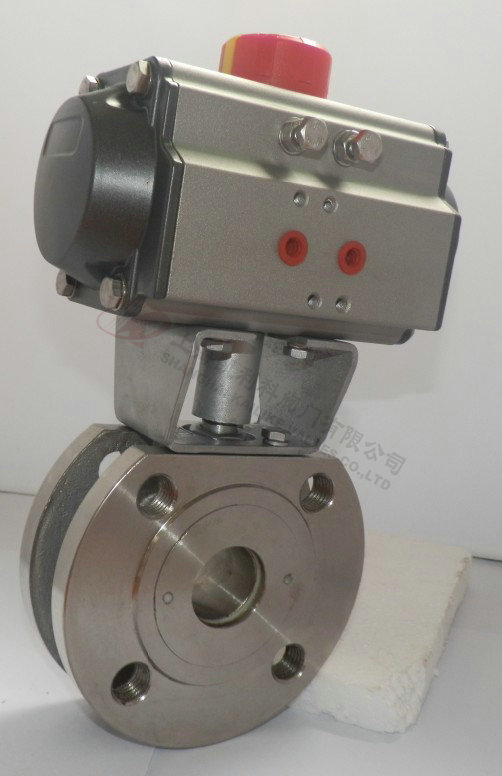

Q671F气动对夹式球阀
Q671F气动对夹式球阀产品参照意大利产品的特点，与普通球阀相比，具有结构长度短、重量轻、安装方便、节省材料等显著的优点。对夹保温夹套球阀保温效果好。此外，阀座采用弹性密封结构
